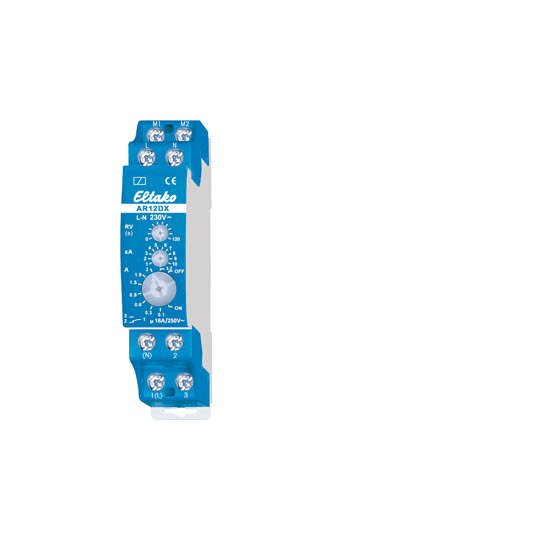

Eltako AR12DX-230V Stromrelais 1We potenzialfrei 16A 22001130
10 Stück

Stromrelais AR12DX-230VStromrelais mit einem internen Ringkernstromwandler 230V-LED-Lampen: bis 200WGlühlampen: 2300WReiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH351 Teilungseinheit = 18mm breit, 58mm tiefmit Duplex-Technologiebeim Schalten von 230V = Kontaktschaltung im Nulldurchgangder über einen Verbraucher V1 fließende Wechselstrom bis max. 32A wirdmit dem eingestellten Wert verglichen und bei Überschreitungschaltet ein Spezialrelais mit hoher Schaltleistung innerhalbvon 0,5 Sekunden einen an 2 angeschlossenen Verbraucher V2ab bzw. einen an 3 angeschlossenen Verbrauchern V3 einStromschaltschwelle einstellbar von 0,1 bis 25Aüber 25A = immer anRückfallverzögerung RV von 0 bis 120 Sekunden Die Hysterese ist mit ca. 25% fest vorgegebenSchaltzustandsanzeige mit LEDKontakte: 1 Wechsler potenzialfreiÜberwachte Spannung: 230V ACNennschaltleistung: 16A/250V ACStand-by-Verlust: nur 0,8WErfüllte Normen: EN 61000-6-3, EN 61000-6-1, EN 60669Fabrikat/Typ: Eltako AR12DX-230V oder gleichwertigden einen an 2 angeschlossenen Verbrauchern V2 ab bzw. einen an 3 angeschlossenen Verbrauchern V3 ein. Einstellgenauigkeit ±5%. Ab 25A schaltet das Relais immer ein. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Die Strombasis A wird mit dem unteren rastenden Drehschalter A eingestellt. Als Basiswerte stehen 0,1A, 0,3A, 0,6A, 0,9A, 1,5A, 1,9A, 3,0A und 3,2A zur Wahl. Der Multiplikator xA wird mit dem mittleren rastenden Drehschalter xA eingestellt und liegt zwischen 1 und 10. Somit lassen sich Ströme ab 0,1A (Strombasis 0,1A und Multiplikator 1) einstellen. Die Rückfallverzögerung RV kann mit dem oberen rastenden Drehschalter RV zwischen 0 und 120 Sekunden eingestellt werden. Die Hysterese ist mit ca. 25% fest vorgegeben. Schaltzustandsanzeige mit LED. Der Messeingang M1-M2 ist gegenüber der Stromversorgung L-N und dem Arbeitskontakt 1(L)-2/3 ­galvanisch getrennt. Größere Referenzwerte als 32A können über einen externen Messwandler angepasst werden.
