Eberle SBT/17,5mm Zeitrelais 054530641030

Ihr Nettopreis
Art.-Nr.
3580078
EAN
4017254159275
Hersteller-Nr.
054530641030
DEHA.-Nr.
4086970
eClass.-Nr.
27371605
Zolltarif-Nr.
85364900
Ausführung des elektrischen Anschlusses Schraubanschluss
Komplettgerät mit Sockel true
Geeignet für Hutschienenmontage true
Frontmontage false
Aufsteckbar auf Schütz false
Funktion ansprechverzögert false
Funktion rückfallverzögert false
Funktion einschaltwischend false
Funktion ausschaltwischend false
Funktion Stern/Dreieck false
Funktion Impulsformend false
Funktion blinkend mit Pause beginnend, Festzeit false
Funktion blinkend mit Impuls beginnend, Festzeit false
Funktion taktend mit Pause beginnend, variabel true
Funktion taktend mit Impuls beginnend, variabel true
Zeitbereich 0.1 - 360000 s
Fernbedienung möglich false
Geeignet als Fernbedienung false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 240 V
Bemessungssteuerspeisespannung Us bei DC 20.4 - 27.6 V
Spannungsart zur Betätigung AC/DC
Anzahl der Ausgänge, verzögert, Wechsler 1
Ausgänge, umschaltbar verzögert/unverzögert false
Mit Halbleiterausgang false
Werkstoff des Kontakteinsatzes sonstige
Werkstoff des Kontaktes Silber-Nickel (AgNi)
Werkstoff der Kontaktbeschichtung unbehandelt
Betriebsspannung bei AC 50 Hz 24 - 240 V
Betriebsspannung bei AC 60 Hz 24 - 240 V
Betriebsspannung bei DC 24 - 24 V
Spannungsart der Betriebsspannung AC/DC
Nennstrom 8 A
Schutzart (IP) IP40

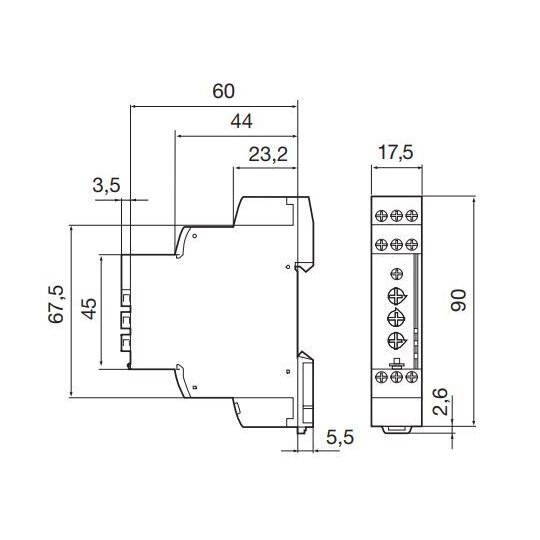

Breite 17,5 mm
Höhe 90 mm
Tiefe 63,5 mm

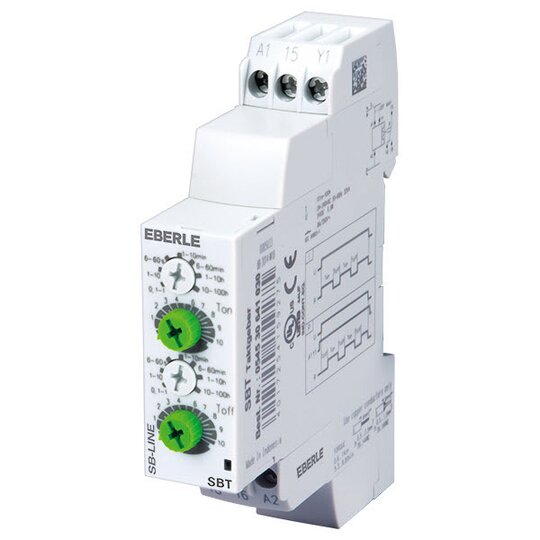

Taktgeber aus der Typenreihe SB-Line. Die Einstellung der Funktions- und Zeitbereichsauswahl erfolgt frontseitig durch rastbare Drehschalter. Die Anzeigen für den Zeitablauf, Schaltzustand und Betriebsspannung ermöglichen eine ständige Kontrolle über den Funktionszustand. Funktionsbeschreibung: nach Anlegen der Betriebsspannung zieht das Ausgangsrelais für die eingestellte Zeit - on - an und bleibt für die eingestellte Zeit - off - im Ruhezustand. Mit diesem Impuls- Pauseverhältnis taktet das Ausgangsrelais bis zum Abschalten der Betriebsspannung. Getrennt einstellbarer Impuls- und Pausenzeit, wahlweise Impuls- oder Pausenbeginn. Zulassungen: UL und CSA
