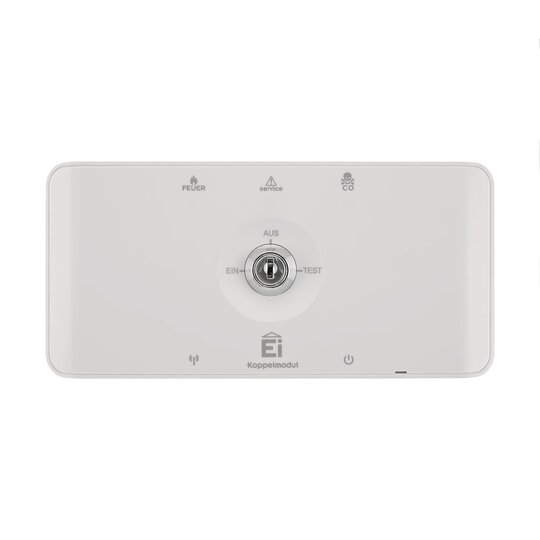

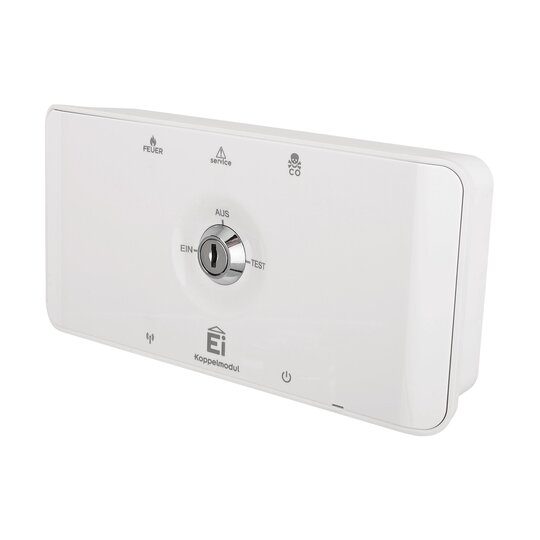

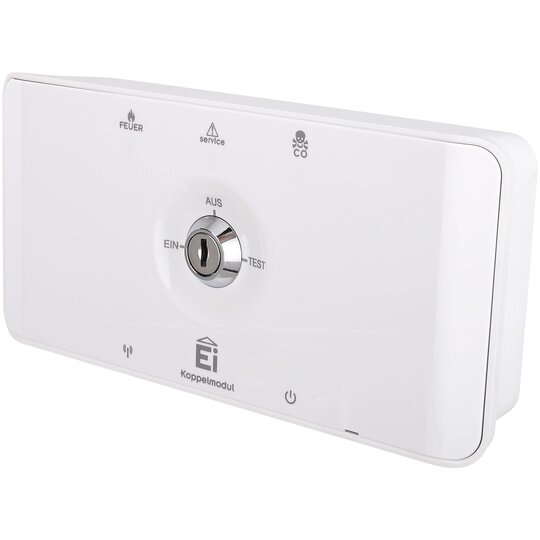

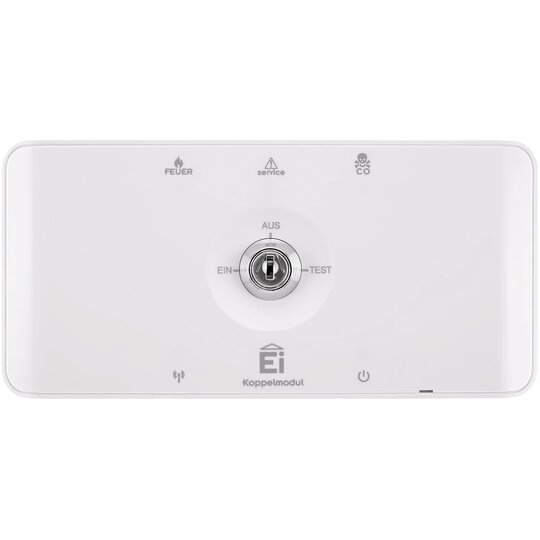

EIEL Ei414 Koppelmodul

Hersteller-Nr. EI414-1XD 245467
Ihr Nettopreis
Art.-Nr.
3037749
EAN
5099383005066
DEHA.-Nr.
4422345
eClass.-Nr.
40049201
Zolltarif-Nr.
85311030
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Art des Zubehörs Relaismodul
Zubehör true
Ersatzteil true

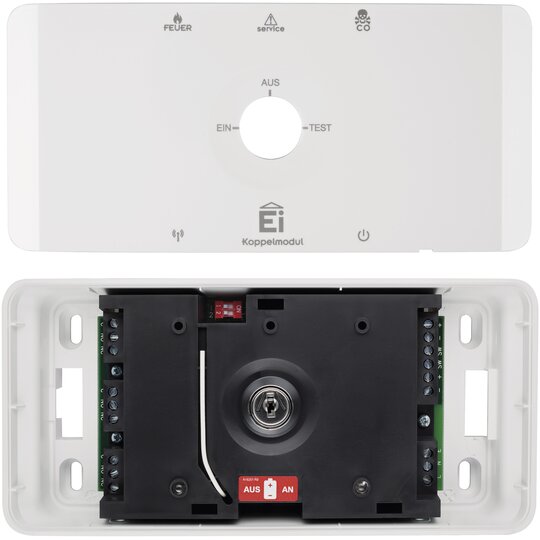

Koppelmodul zum bidirektionalen Anschluss eines Ei Electronics Funknetzwerks an Anlagen der Brandmelde-, Sicherheits- oder GebäudeautomatisationstechnikáDie Stromversorgung erfolgt wahlweise über einen 230V AC Anschluss oder über 11-30V DC durch die Brandmelde- bzw. Sicherheitsanlage. Die integrierte Notstromversorgung erfolgt durch selbstaufladende Lithiumzellen, welche eine Überbrückungszeit von 30 Tagen ermöglichenááDie Montage und Anschluss erfolgt wahlweise direkt an der Zentrale oder dezentral mittels Koppler am Melderbus der Sicherheits- oder BrandmeldeanlageáDas Gerät muss zusätzlich zu den &quot,&quot,Vorbemerkungen für funkvernetzte Rauchwarnmelder&quot,&quot, nachfolgende Anforderungenerfüllen:áDas Gerät wertet empfange Signale aus dem Funknetzwerk differenziert nach den Kriterien &quot,&quot,Feuer-Alarm&quot,&quot,, &quot,&quot,Kohlenmonoxid-Alarm&quot,&quot, und &quot,&quot,Störung&quot,&quot, aus und aktiviert das entsprechende, moduleigene, potentialfreie Ausgangsrelais. Diese Ausgänge werden per Draht mit den entsprechenden Eingängen der Sicherheits- bzw. Brandmeldeanlage verbunden und dort ausgewertet und ggfs. angezeigt.áDas Gerät besitzt ferner 3 Status-LEDs welche den Schaltzustand der 3 Relaisausgänge optisch anzeigen.áDie Relaisausgänge können über Dipfix-Schalter wie folgt konfiguriert werden: - Konstant - Impuls (4 Sekunden) - Ansprechverzögert (10 Sekunden) - Ansprechverzögert (30 Sekunden) áZusätzlich besteht die Möglichkeit über den integrierten Eingang des Moduls wahlweise mittels potentialfreiem Kontakt (NO) oder potentialbehaftet (11-30V DC) aus der Brandmelde- bzw. Sicherheitsanlage heraus an allen, mit dem Modul vernetzten Warnmeldern ein akustisches Alarmsignal zu aktivieren.áDer integrierte Schlüsselschalter ermöglicht die Einstellung folgender Funktionen:áEIN - Die Relais reagieren nur auf einen Echt-Alarm, (nicht auf Signale durch drücken des Testknopfes eines automatischen Melders).áTEST - Die Relais reagieren sowohl auf Echt-Alarme, als auch auf Signale durch Drücken eines Testknopfes áAUS - Es erfolgt keine Aktivierung der Relais, gleich welches Signal empfangen wird.áTechnische Daten:Anzahl Ausgänge: 3Anzahl Eingänge: 1Farbe: weiß, ähnlich RAL9010,Abmessungen: 88 mm x 88 mm x 28 mm (BxHxT)Einsatztemperatur: 0°C bis +40°C,Feuchtigkeit: max. 95% rel., keine BetauungFunkfrequenz: 868 MHz gem. RTTE-RichtlinienReichweite: 100 Meter auf offener FlächeFunkleistung gem. EN300220-1, EN300220,2EMC-Verhalten gem. EMC 301489-1, 301489-3áFabrikat der Planung: Ei ElectronicsTyp: Ei414áliefern und montieren

Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

Bedienungsanleitung_Ei414.pdf

Gebrauchsanleitung

Download (Stand: 01.03.2025)

Datenblatt_Ei414.pdf

Produktdatenblatt

Download (Stand: 01.03.2025)

Anschaltplan_Universal_Ei414.pdf

Anschlussbild

Download (Stand: 01.03.2025)

Deeplink Produktseite

Download (Stand: 01.03.2025)
