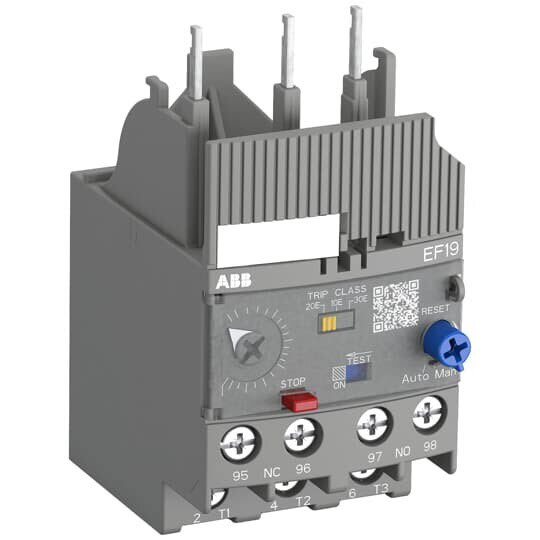

EF19-1.0 El. Überlastrelais 1SAX121001R1102
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 2766098
EAN: 4013614403996
Hersteller-Nr.: 1SAX121001R1102
DEHA.-Nr.: 3441745
eClass.-Nr.: 27371502
Zolltarif-Nr.: 85364900

Montageart	Direktanbau
Anschlussart Hauptstromkreis	Schraubanschluss
Einstellbarer Strombereich	0.3 - 1 A
Externe Stromversorgung erforderlich	false
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Wechsler	0
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	690 - 690 V
Betriebsspannung bei AC 60 Hz	690 - 690 V
Betriebsspannung bei DC	690 - 690 V
Bemessungsschaltstrom	1 A
Auslöseklasse	einstellbar
Reset-Funktion automatisch	true
Reset-Funktion Eingang	false
Reset-Funktion Taster	true
Breite	44,4 mm
Höhe	85 mm
Tiefe	59,3 mm

EF19 sind selbst versorgte elektronische Überlastrelais die keine zusätzliche externe Stromversorgung benötigen. Im Überlastfall oder bei einem Phasenausfall schützen sie Motoren zuverlässig. Sie sind wie thermische Überlastrelais einfach einzusetzen und kompatibel mit Standardmotoranwendungen. Sie überzeugen dank ihres weiten Einstellbereiches, ihrer hohen Genauigkeit, dem hohen Betriebstemperaturbereich und der Möglichkeit, aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen. Die Überlastrelais werden direkt an die Schütze angeschlossen. Einzelaufstellung-Sets stehen als Zubehör zu Verfügung. Manuelle oder automatische Rückstellung auswählbar, Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1, Temperaturkompensation, TEST-und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner).
