Versorgungsspannung bei AC 50 Hz | 0 V |
Versorgungsspannung bei AC 60 Hz | 0 V |
Versorgungsspannung bei DC | 19.2 - 30 V |
Spannungsart der Versorgungsspannung | DC |
Leistungsaufnahme | 21,6 W |
Anzahl der HW-Schnittstellen Industrial Ethernet | 2 |
Anzahl der Schnittstellen PROFINET | 0 |
Anzahl der HW-Schnittstellen seriell RS-232 | 1 |
Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
Anzahl der HW-Schnittstellen seriell TTY | 0 |
Anzahl der HW-Schnittstellen USB | 2 |
Anzahl der HW-Schnittstellen parallel | 0 |
Anzahl der HW-Schnittstellen Wireless | 0 |
Anzahl der HW-Schnittstellen sonstige | 1 |
Mit SW-Schnittstellen | true |
Unterstützt Protokoll für EtherCAT | true |
Unterstützt Protokoll für TCP/IP | true |
Unterstützt Protokoll für PROFIBUS | false |
Unterstützt Protokoll für CAN | true |
Unterstützt Protokoll für INTERBUS | false |
Unterstützt Protokoll für ASI | false |
Unterstützt Protokoll für KNX | false |
Unterstützt Protokoll für MODBUS | true |
Unterstützt Protokoll für Data-Highway | false |
Unterstützt Protokoll für DeviceNet | false |
Unterstützt Protokoll für SUCONET | false |
Unterstützt Protokoll für LON | false |
Unterstützt Protokoll für PROFINET IO | false |
Unterstützt Protokoll für PROFINET CBA | false |
Unterstützt Protokoll für SERCOS | false |
Unterstützt Protokoll für Foundation Fieldbus | false |
Unterstützt Protokoll für EtherNet/IP | true |
Unterstützt Protokoll für AS-Interface Safety at Work | false |
Unterstützt Protokoll für DeviceNet Safety | false |
Unterstützt Protokoll für INTERBUS-Safety | false |
Unterstützt Protokoll für PROFIsafe | false |
Unterstützt Protokoll für SafetyBUS p | false |
Unterstützt Protokoll für sonstige Bussysteme | false |
Funkstandard Bluetooth | false |
Funkstandard WLAN 802.11 | false |
Funkstandard GPRS | false |
Funkstandard GSM | false |
Funkstandard UMTS | false |
IO-Link Master | false |
Ausführung des Displays | TFT |
Mit Farbdisplay | true |
Anzahl der Farben des Displays | 16777216 |
Anzahl der Graustufen/Blaustufen des Displays | 0 |
Bildschirmdiagonale | 15,6 Zoll |
Anzahl der Bildpunkte, horizontal | 1366 |
Anzahl der Bildpunkte, vertikal | 768 |
Nutzbarer Projektspeicher/Anwenderspeicher | 512000 kByte |
Mit nummerischer Tastatur | false |
Mit Alpha Tastatur | false |
Anzahl der Funktionstasten, programmierbar | 0 |
Anzahl der Tasten mit LED | 0 |
Anzahl der Systemtasten | 1 |
Touch-Technologie | kapazitiver Multitouch |
Mit Meldungsanzeige | true |
Mit Meldesystem (inkl. Puffer und Quittierung) | true |
Prozesswertdarstellung (Ausgabe) möglich | true |
Prozesswertvorgabe (Eingabe) möglich | true |
Mit Rezepturen | true |
Anzahl der Ebenen, Passwortschutz | 200 |
Mit Druckausgabe | true |
Anzahl der Online-Sprachen | 100 |
Zusätzliche Softwarekomponenten, ladbar | true |
Schutzart (IP), frontseitig | IP65 |
NEMA-Schutzart, frontseitig | 12 |
Zertifiziert für UL-Gefahrenbereich Klasse I | false |
Zertifiziert für UL-Gefahrenbereich Klasse II | false |
Zertifiziert für UL-Gefahrenbereich Klasse III | false |
Zertifiziert für UL-Gefahrenbereich Division 1 | false |
Zertifiziert für UL-Gefahrenbereich Division 2 | false |
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | false |
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | false |
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | false |
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | false |
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) | false |
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) | false |
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) | false |
Betriebstemperatur | 0 - 50 €C |
Tragschienenmontage möglich | false |
Wand-/Direktmontage möglich | false |
Geeignet für Sicherheitsfunktionen | false |
Breite der Front | 404 mm |
Höhe der Front | 255 mm |
Einbautiefe | 75,5 mm |

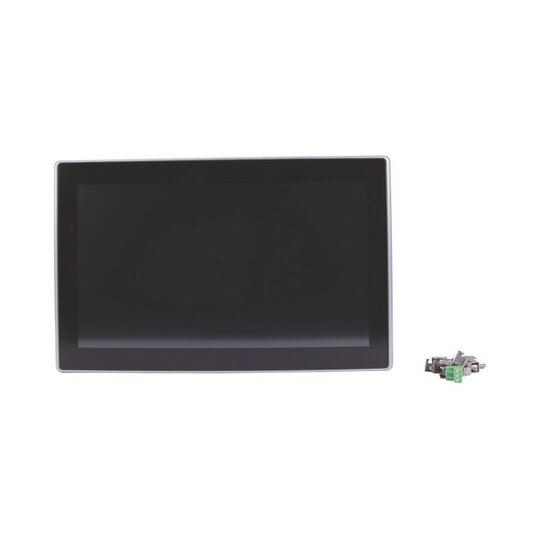

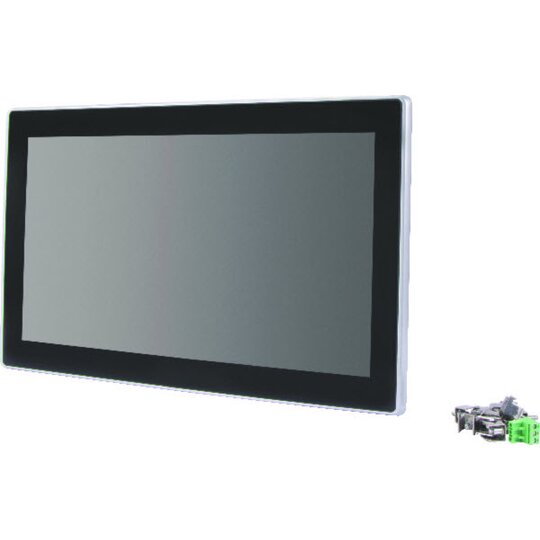

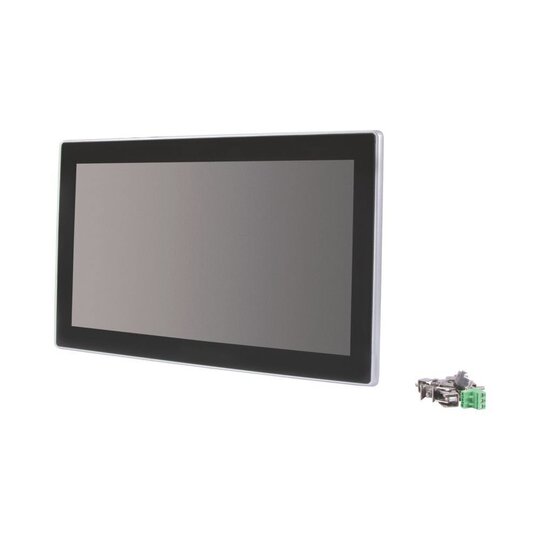

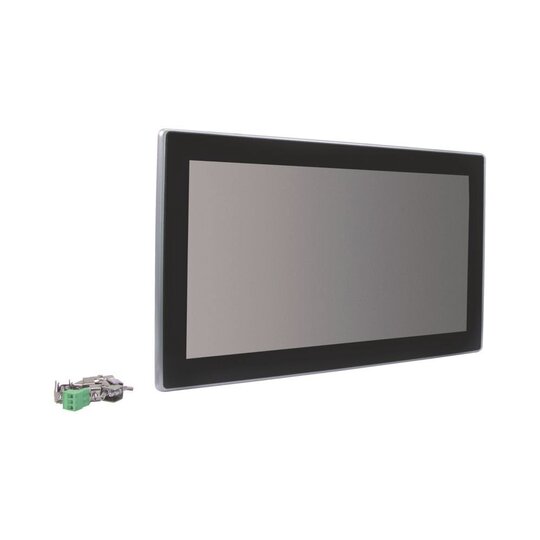

Multi-Touch-Display mit SPS, XV-303, Sortiment: XV300 15,6z, Untersortiment: SmartWire-DT Touch Display mit integrierter Steuerung (HMI-PLC), Funktion: SmartWire-DT Koordinator, HMI-PLC (PLC integriert), Beschreibung: Multi-Touch-Display der XV300-Serie mit SPS-Funktion für den Fronteinbau, Bedienpanel mit SPS als SWD-Koordinator und 2. Ethernet-Schnittstelle, gemeinsame Merkmale der Baureihe: Ethernet-Schnittstelle, CAN, USB-Device, USB-Host, RS232, RS485, Slot für SD-Karte, Betriebssystem Windows Embedded Compact 7 pro, Visualisierungssoftware Runtime Lizenz integriert, Display-Art: Farbdisplay, TFT, Anti-Glare, Touch-Technologie: Kapazitiver Multitouch (PCT), Anzahl Farben: 16777216 (Farbtiefe 24 Bit), Auflösung: WXGA, 1366 x 768 Pixel, Hochkantprojektierung: ja, Bildschirmdiagonale: 15.6, widescreen Zoll, Glasfront im Aluminium-Rahmen mit Aluminium-Druckgruss-Gehäuse und Kunststoff-Gehäuse, Betriebssystem: Windows Embedded Compact 7 Pro, PLC-Lizenz: PLC-Lizenz inklusive, Lizenzscheine für onboard Schnittstellen: nicht erforderlich, integrierte Schnittstellen: 2 x Ethernet 10/100 Mbps, 1 x RS232, 1 x RS485, 1 x USB-Host 2.0, 1 x USB-Device, 1 x CANopen®/easyNet, 1 x SmartWire-DT, Ausführung Front: Einscheiben-Sicherheitsglas im Aluminium-Rahmen, gehärtet und entspiegelt, Verwendung: Einbau, Steckplätze: für SD-Karte: 1, Speicherkarte Automatisierung: optional mit SD-Karte -> Art.-Nr. 181638, Steckbare Kommunikationsbaugruppen (optional): nein, Touchsensor: Multifinger Touchscreen, Verlustleistung: 21,6 W, Anbindung an SmartWire-DT: ja, Schutzart (IEC/EN 60529, EN50178, VBG 4): IP65 (frontseitig nach EN 60529-1), IP20 (rückseitig nach EN 60529-1), NEMA 4X, NEMA12 (nach NEMA 250-2003)
