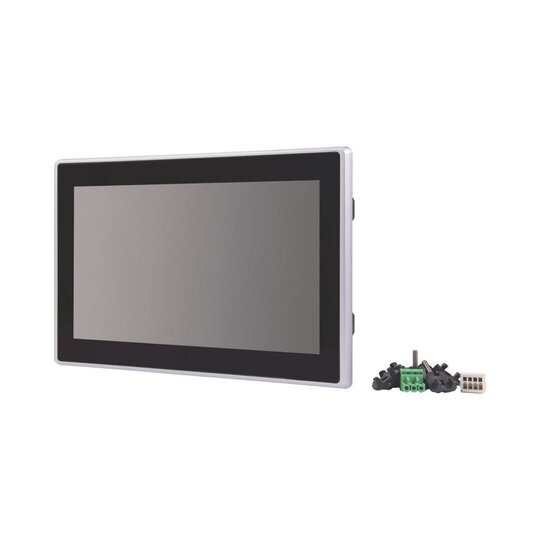

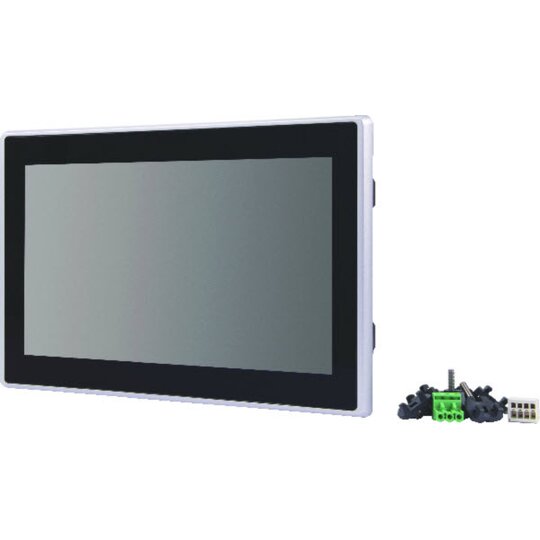

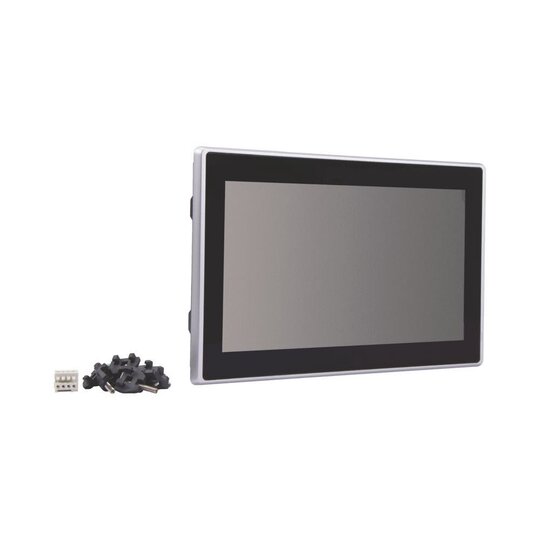

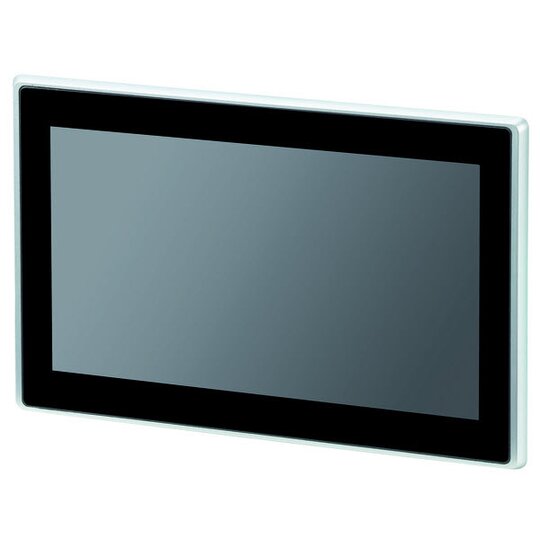

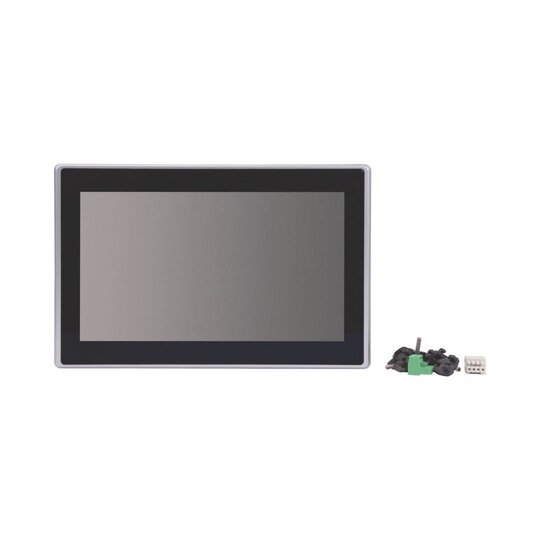

EATON XV-303-10-CE0-A00-1C Bedienpanel mit SPSAls SWD-Koordinator,179668
1 Stück

Listenpreis
Art.-Nr.
2731856
EAN
7640130098787
Hersteller-Nr.
179668
DEHA.-Nr.
5027069
eClass.-Nr.
27330201
Zolltarif-Nr.
85371091
Versorgungsspannung bei AC 50 Hz 0 V
Versorgungsspannung bei AC 60 Hz 0 V
Versorgungsspannung bei DC 19.2 - 30 V
Spannungsart der Versorgungsspannung DC
Leistungsaufnahme 18 W
Anzahl der HW-Schnittstellen Industrial Ethernet 2
Anzahl der Schnittstellen PROFINET 0
Anzahl der HW-Schnittstellen seriell RS-232 1
Anzahl der HW-Schnittstellen seriell RS-422 0
Anzahl der HW-Schnittstellen seriell RS-485 1
Anzahl der HW-Schnittstellen seriell TTY 0
Anzahl der HW-Schnittstellen USB 2
Anzahl der HW-Schnittstellen parallel 0
Anzahl der HW-Schnittstellen Wireless 0
Anzahl der HW-Schnittstellen sonstige 2
Mit SW-Schnittstellen true
Unterstützt Protokoll für EtherCAT true
Unterstützt Protokoll für TCP/IP true
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN true
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für KNX false
Unterstützt Protokoll für MODBUS true
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP true
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für sonstige Bussysteme true
Funkstandard Bluetooth false
Funkstandard WLAN 802.11 false
Funkstandard GPRS false
Funkstandard GSM false
Funkstandard UMTS false
IO-Link Master false
Ausführung des Displays TFT
Mit Farbdisplay true
Anzahl der Farben des Displays 16777216
Anzahl der Graustufen/Blaustufen des Displays 0
Bildschirmdiagonale 10,1 Zoll
Anzahl der Bildpunkte, horizontal 1024
Anzahl der Bildpunkte, vertikal 600
Nutzbarer Projektspeicher/Anwenderspeicher 512000 kByte
Mit nummerischer Tastatur false
Mit Alpha Tastatur false
Anzahl der Funktionstasten, programmierbar 0
Anzahl der Tasten mit LED 0
Anzahl der Systemtasten 1
Touch-Technologie kapazitiver Multitouch
Mit Meldungsanzeige true
Mit Meldesystem (inkl. Puffer und Quittierung) true
Prozesswertdarstellung (Ausgabe) möglich true
Prozesswertvorgabe (Eingabe) möglich true
Mit Rezepturen true
Anzahl der Ebenen, Passwortschutz 200
Mit Druckausgabe true
Anzahl der Online-Sprachen 100
Zusätzliche Softwarekomponenten, ladbar true
Schutzart (IP), frontseitig IP65
NEMA-Schutzart, frontseitig 12
Zertifiziert für UL-Gefahrenbereich Klasse I false
Zertifiziert für UL-Gefahrenbereich Klasse II false
Zertifiziert für UL-Gefahrenbereich Klasse III false
Zertifiziert für UL-Gefahrenbereich Division 1 false
Zertifiziert für UL-Gefahrenbereich Division 2 false
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) false
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) false
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) false
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) false
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) false
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) false
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) false
Betriebstemperatur 0 - 50 €C
Tragschienenmontage möglich false
Wand-/Direktmontage möglich false
Geeignet für Sicherheitsfunktionen false
Breite der Front 269 mm
Höhe der Front 174 mm
Einbautiefe 50,1 mm

SWD-Multi-Touch-Display mit SPS, XV-303, Sortiment: XV300 10,1z, Untersortiment: SmartWire-DT Touch Display mit integrierter Steuerung (HMI-PLC), Funktion: SmartWire-DT Koordinator, Beschreibung: Multi-Touch-Display der XV300-Serie mit SPS-Funktion für den Fronteinbau, Bedienpanel mit SPS als SWD-Koordinator und 2. Ethernet-Schnittstelle, gemeinsame Merkmale der Baureihe: Ethernet-Schnittstelle, CAN, USB-Device, USB-Host, RS232, RS485, Slot für SD-Karte, Betriebssystem Windows Embedded Compact 7 pro, Visualisierungssoftware Runtime Lizenz integriert, Display-Art: Farbdisplay, TFT, Anti-Glare, Touch-Technologie: Kapazitiver Multitouch (PCT), Anzahl Farben: 16777216 (Farbtiefe 24 Bit), Auflösung: WSVGA, 1024 x 600 Pixel, Hochkantprojektierung: ja, Bildschirmdiagonale: 10.1, widescreen Zoll, Kunststoff-Gehäuse und Glasfront im Kunststoff-Rahmen, Betriebssystem: Windows Embedded Compact 7 Pro, PLC-Lizenz: PLC-Lizenz inklusive, Lizenzscheine für onboard Schnittstellen: nicht erforderlich, integrierte Schnittstellen: 2 x Ethernet 10/100 Mbps, 1 x RS232, 1 x RS485, 1 x USB-Host 2.0, 1 x USB-Device, 1 x CANopen®/easyNet, 1 x SmartWire-DT, Ausführung Front: Gehärtetes, entspiegeltes Glas im Kunststoff-Rahmen, Verwendung: Einbau, Steckplätze: für SD-Karte: 1, Speicherkarte Automatisierung: optional mit SD-Karte -> Art.-Nr. 181638, Steckbare Kommunikationsbaugruppen (optional): nein, Touchsensor: Multifinger Touchscreen, Verlustleistung: 18 W, Anbindung an SmartWire-DT: ja, Schutzart (IEC/EN 60529, EN50178, VBG 4): IP65 (frontseitig nach EN 60529-1), IP20 (rückseitig nach EN 60529-1), NEMA 4X, NEMA12 (nach NEMA 250-2003)
