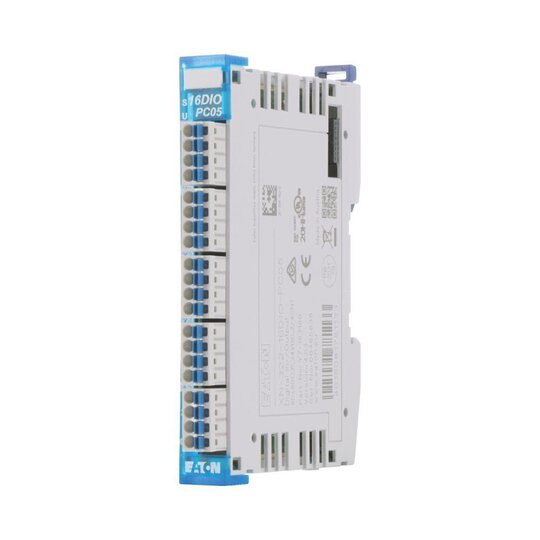

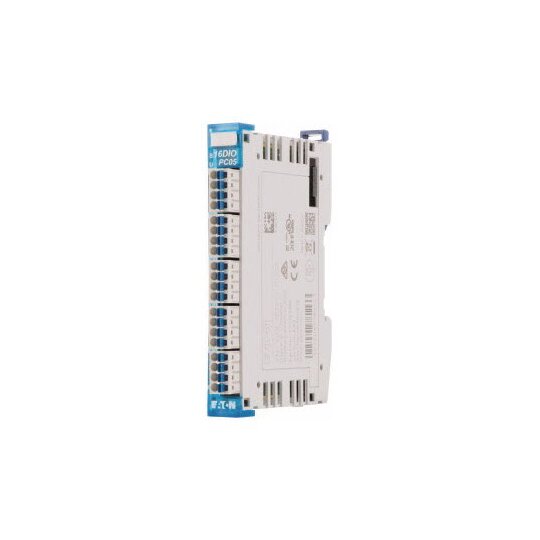

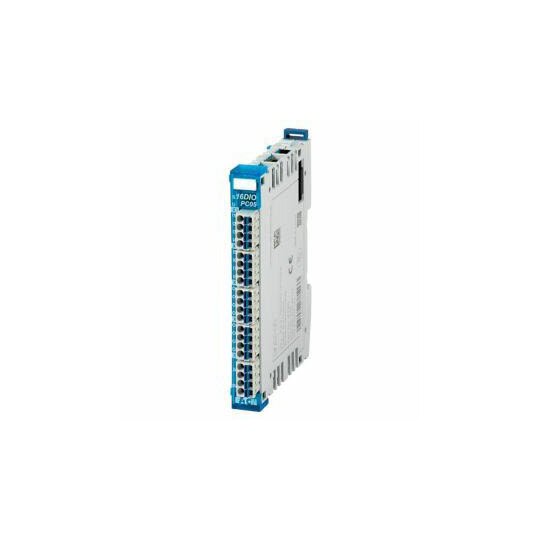

EATON XN-322-16DIO-PC05 digi. Ein-/Ausg. modul 8DE/8DA je 24VDC plussch. 183180
1 Stück

Listenpreis
Art.-Nr.
3548157
EAN
4015081781133
Hersteller-Nr.
183180
DEHA.-Nr.
5059839
eClass.-Nr.
27242604
Zolltarif-Nr.
85389099
Versorgungsspannung bei AC 50 Hz 0 V
Versorgungsspannung bei AC 60 Hz 0 V
Versorgungsspannung bei DC 18 - 30 V
Spannungsart der Versorgungsspannung DC
Anzahl der digitalen Eingänge 8
Anzahl der digitalen Ausgänge 8
Digitale Eingänge konfigurierbar true
Digitale Ausgänge konfigurierbar false
Eingangsstrom bei Signal 1 3,7 mA
Zulässige Spannung am Eingang 0 - 30 V
Art der Eingangsspannung DC
Art des Digitalausgangs Transistor
Ausgangsstrom 0,5 A
Zulässige Spannung am Ausgang 0 - 30 V
Art der Ausgangsspannung DC
Kurzschlussschutz, Ausgänge vorhanden true
Anzahl der HW-Schnittstellen Industrial Ethernet 0
Anzahl der Schnittstellen PROFINET 0
Anzahl der HW-Schnittstellen seriell RS-232 0
Anzahl der HW-Schnittstellen seriell RS-422 0
Anzahl der HW-Schnittstellen seriell RS-485 0
Anzahl der HW-Schnittstellen seriell TTY 0
Anzahl der HW-Schnittstellen parallel 0
Anzahl der HW-Schnittstellen Wireless 0
Anzahl der HW-Schnittstellen USB 0
Anzahl der HW-Schnittstellen sonstige 1
Mit optischer Schnittstelle false
Unterstützt Protokoll für EtherCAT false
Unterstützt Protokoll für TCP/IP false
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für KNX false
Unterstützt Protokoll für MODBUS false
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für sonstige Bussysteme true
Funkstandard Bluetooth false
Funkstandard WLAN 802.11 false
Funkstandard GPRS false
Funkstandard GSM false
Funkstandard UMTS false
IO-Link Master false
Systemkomponente true
Schutzart (IP) IP20
Ausführung des elektrischen Anschlusses Steckanschluss
Verzögerungszeit bei Signalwechsel 0 ms
Feldbusanschluss über seperaten Buskoppler möglich true
Tragschienenmontage möglich true
Wand-/Direktmontage möglich false
Fronteinbau möglich false
Rack-Montage möglich false
Geeignet für Sicherheitsfunktionen false
SIL nach IEC 61508 ohne
Performance Level nach EN ISO 13849-1 ohne
Zugehöriges Betriebsmittel (Ex ia) false
Zugehöriges Betriebsmittel (Ex ib) false
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Zertifiziert für UL-Gefahrenbereich Klasse I false
Zertifiziert für UL-Gefahrenbereich Klasse II false
Zertifiziert für UL-Gefahrenbereich Klasse III false
Zertifiziert für UL-Gefahrenbereich Division 1 false
Zertifiziert für UL-Gefahrenbereich Division 2 false
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) false
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) false
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) false
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) false
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) false
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) false
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) false
Breite 80,3 mm
Höhe 16,8 mm
Tiefe 104,2 mm

Digitale IO Baugruppe mit 4 Eingängen je 24VDC / 3,7mA (EN61131-2 Typ 1) mit einem Eingangsfilter von 0.5ms. Zusätzliche 4 Eingänge je 24VDC / 3,7mA (EN61131-2 Typ 1) mit einem Eingangsfilter von 0.001ms können als 4 x 8Bit oder 2 x 16Bit Zähler bis zu einer Eingangsfrequenz von 25kHz verwendet werden. 8 kurzschlussfesten Ausgängen je 24VDC / 0,5A und Unterspannungsdiagnose der Versorgungsgruppe.
