EATON TM-1-8291/E/SVB Hauptschalter Einbau 045478
Hersteller-Nr. 045478 161517
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2720434
- EAN
- 4015080454786
- DEHA.-Nr.
- 0047818
- eClass.-Nr.
- 27371403
- Zolltarif-Nr.
- 85365080
| Ausführung als Hauptschalter | true |
| Ausführung als Wartungs-/Reparaturschalter | true |
| Ausführung als Sicherheitsschalter | false |
| Ausführung als NOT-AUS-Einrichtung | true |
| Ausführung als Wendeschalter | false |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 500 V |
| Bemessungsbetriebsspannung | 500 - 500 V |
| Bemessungsdauerstrom Iu | 10 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 0 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 3 kW |
| Schaltleistung bei 400 V | 0 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 0 kA |
| Polzahl | 2 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Motorantrieb optional | false |
| Motorantrieb integriert | false |
| Spannungsauslöser optional | false |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | false |
| Geeignet für Frontbefestigung 4-Loch | true |
| Geeignet für Frontbefestigung Zentral | false |
| Geeignet für Verteilereinbau | false |
| Geeignet für Zwischenbau | false |
| Farbe des Betätigungselements | rot |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Verriegelbar | true |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | false |
| Schutzart (IP), frontseitig | IP65 |
| Schutzart (NEMA) | 12 |
| Breite | 30 mm |
| Höhe | 48 mm |
| Tiefe | 77 mm |

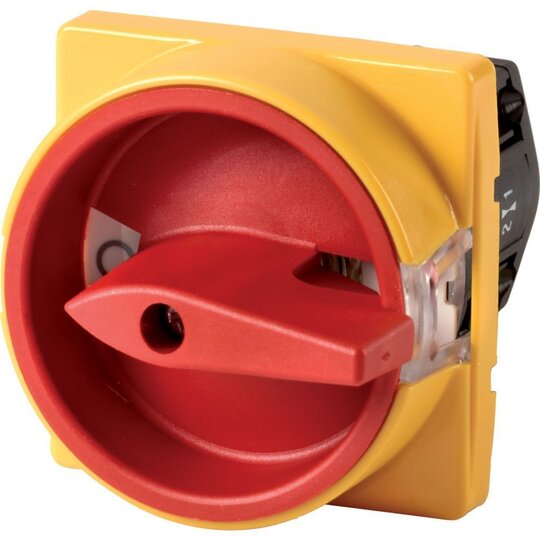

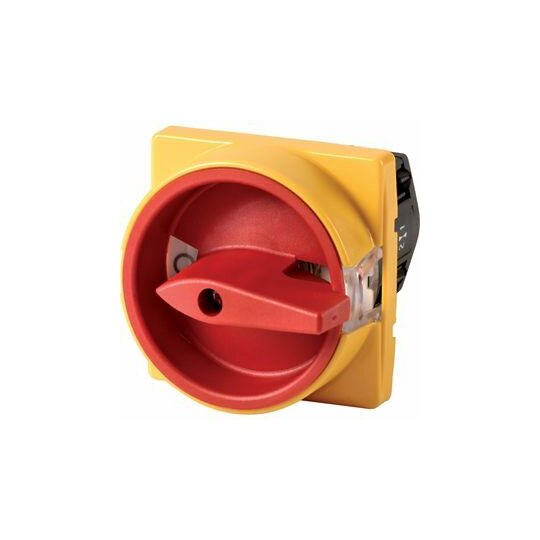

Hilfsstromtrennschalter, Sortiment: Steuerschalter, Typkenner: TM, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Hinweis: bis 250 V AC pro Kontakt, Kontakte: 2, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Bemessungsdauerstrom: Iu = 10 A, 1 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsstromschalter nach IEC/EN 60947-5-1
