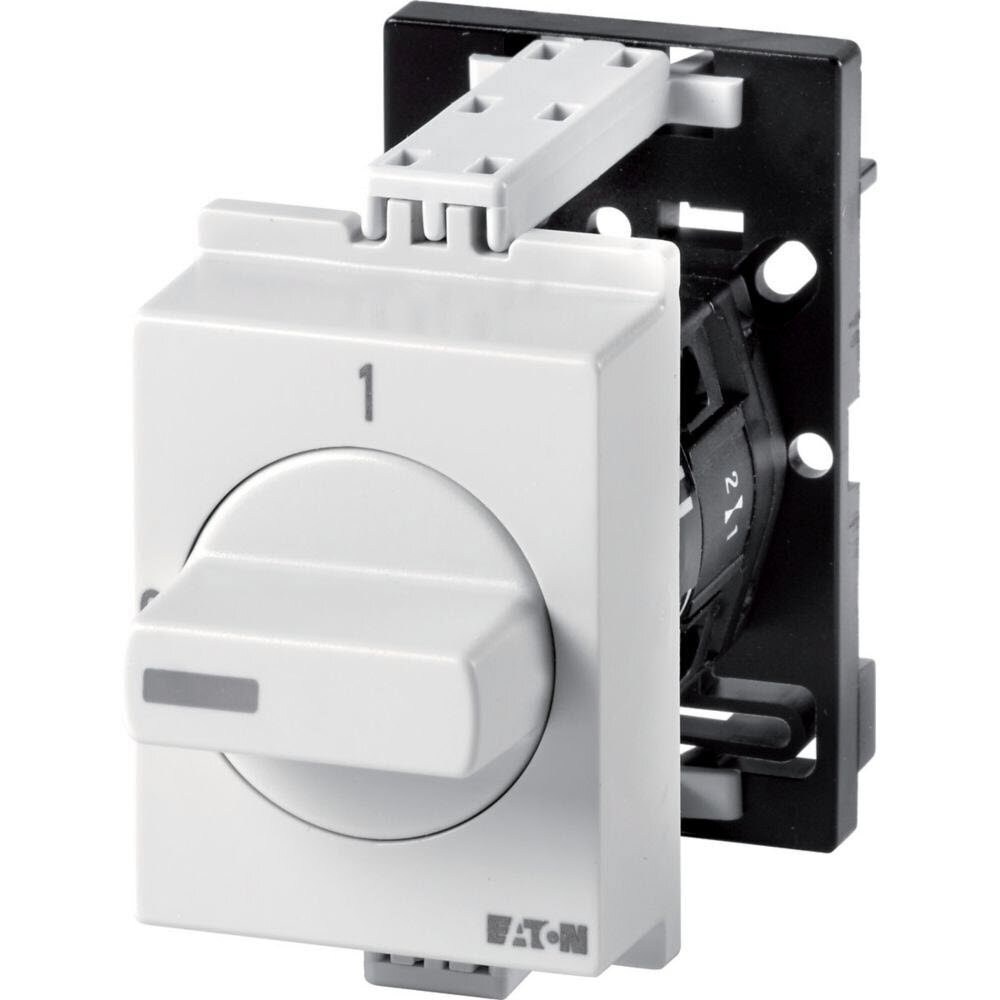

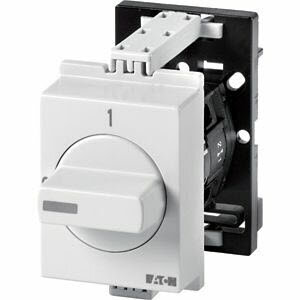

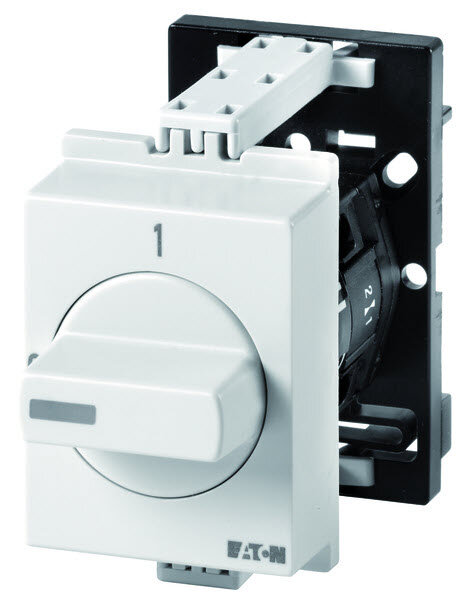

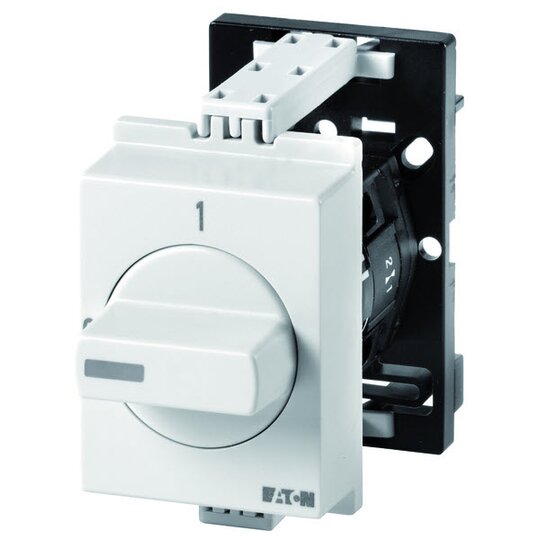

EATON TM-1-8290/IVS EIN-AUS-Schalter 225334
1 Stück

Listenpreis
Art.-Nr.
2720433
EAN
4015082253349
Hersteller-Nr.
225334
DEHA.-Nr.
1385405
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Ausführung als Hauptschalter false
Ausführung als Wartungs-/Reparaturschalter false
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 500 V
Bemessungsbetriebsspannung 500 - 500 V
Bemessungsdauerstrom Iu 10 A
Bemessungsdauerstrom bei AC-23, 400 V 6,6 A
Bemessungsdauerstrom bei AC-21, 400 V 0 A
Bemessungsbetriebsleistung bei AC-3, 400 V 0 kW
Bemessungskurzzeitstromfestigkeit Icw 0 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 3 kW
Schaltleistung bei 400 V 0 kW
Bedingter Bemessungskurzschlussstrom Iq 0 kA
Polzahl 1
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau true
Geeignet für Zwischenbau false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar false
Anschlussart Hauptstromkreis Schraubanschluss
Mit vormontierter Verkabelung false
Schutzart (IP), frontseitig IP30
Schutzart (NEMA) sonstige
Breite 35,5 mm
Höhe 60 mm
Tiefe 65 mm

EIN-AUS-Schalter, Sortiment: Steuerschalter, Typkenner: TM, mit schwarzem Knebel und Frontschild, Kontakte: 1, Schutzart: Front IP30, Bauform: Verteilereinbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, mit 0-Stellung, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Bemessungsdauerstrom: Iu = 10 A, 1 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsstromschalter nach IEC/EN 60947-5-1
