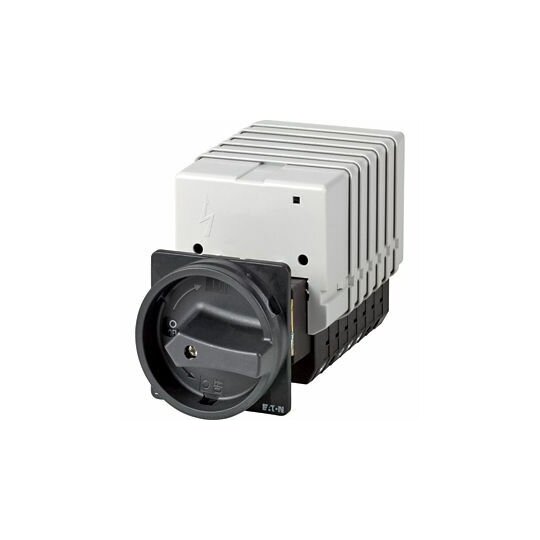

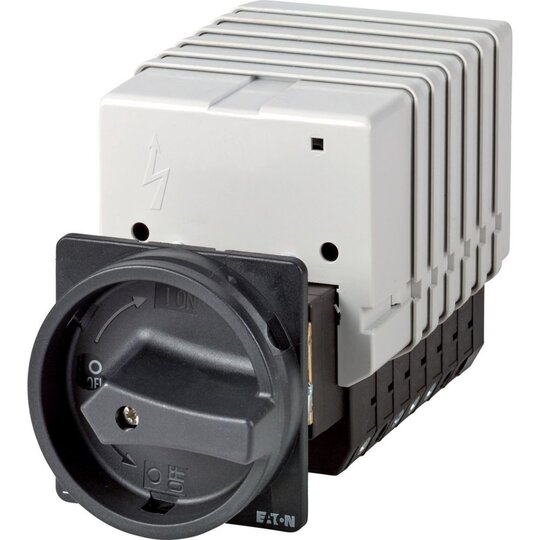

EATON T5-7-8350/V/SVB-SW Hauptschalter Zwischenbau 094661

Hersteller-Nr. 094661 154626
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2711280
EAN
4015080946618
DEHA.-Nr.
1400624
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 100 A
Bemessungsdauerstrom bei AC-21, 400 V 100 A
Bemessungsbetriebsleistung bei AC-3, 400 V 30 kW
Bemessungskurzzeitstromfestigkeit Icw 1,7 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 55 kW
Schaltleistung bei 400 V 55 kW
Bedingter Bemessungskurzschlussstrom Iq 2 kA
Polzahl 14
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau false
Geeignet für Zwischenbau true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Türkupplungsdrehantrieb
Verriegelbar true
Anschlussart Hauptstromkreis Schraubanschluss
Mit vormontierter Verkabelung false
Schutzart (IP), frontseitig IP65
Schutzart (NEMA) 12
Breite 88 mm
Höhe 88 mm
Tiefe 237 mm

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T5, STOPP-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, 14-polig, Schutzart: Front IP65, Bauform: Zwischenbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, 7 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
