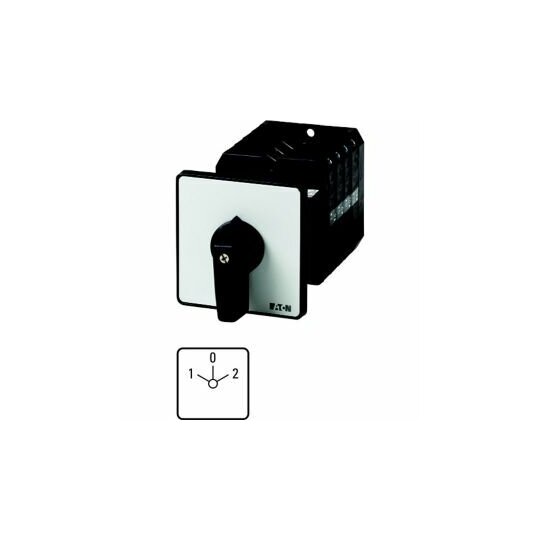

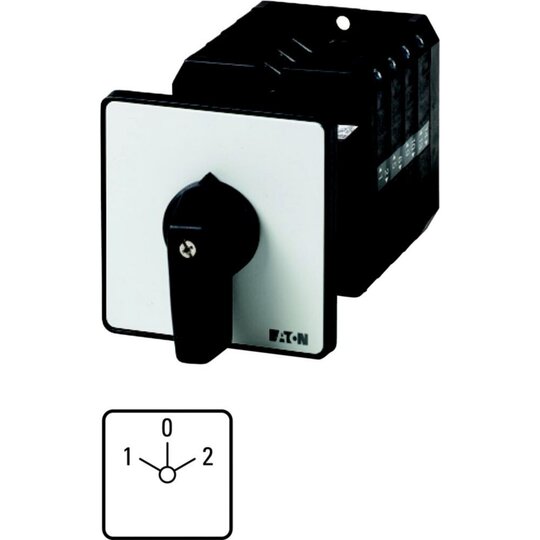

EATON T5-3-8401/Z Wendeschalter 096374
Hersteller-Nr. 096374 167174
- Ihr Nettopreis
- Jetzt einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2726938
- EAN
- 4015080963745
- DEHA.-Nr.
- 0298531
- eClass.-Nr.
- 27371405
- Zolltarif-Nr.
- 85365080
| Ausführung | Wendeschalter |
| Polzahl | 3 |
| Mit Nullstellung | true |
| Mit Rückzug in Nullstellung | false |
| Bemessungsdauerstrom Iu | 100 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 55 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Schutzart (IP), frontseitig | IP65 |
| NEMA-Schutzart, frontseitig | 12 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Geeignet für Bodenbefestigung | true |
| Geeignet für Frontbefestigung | false |
| Geeignet für Verteilereinbau | false |
| Geeignet für Zwischenbau | true |
| Komplettgerät im Gehäuse | false |
| Werkstoff des Gehäuses | Kunststoff |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Anschlussart Hauptstromkreis | Schraubanschluss |
Wendeschalter, Sortiment: Steuerschalter, Typkenner: T5, mit schwarzem Knebel und Frontschild, Kontakte: 5, Schutzart: Front IP65, Bauform: Zwischenbau, Schaltwinkel: 60 °, Schaltverhalten: rastend, mit 0-Stellung, Frontschild: 1-0-2, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, 3 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
