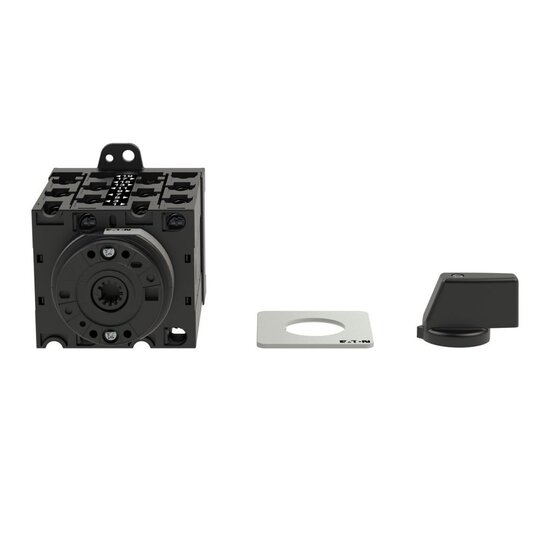

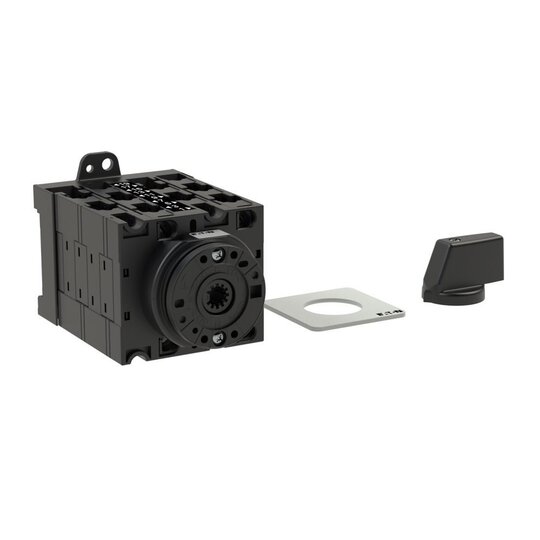

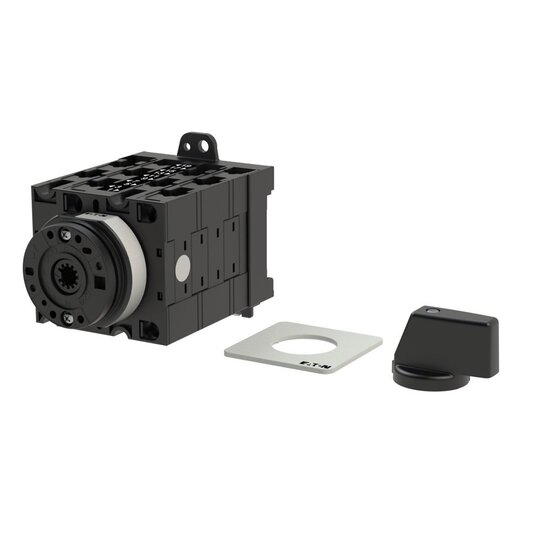

EATON T3-5-15070/XZ Stufenschalter 004032
1 Stück

Listenpreis
Art.-Nr.
2710949
EAN
4015080040323
Hersteller-Nr.
004032
DEHA.-Nr.
1395308
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Ausführung als Hauptschalter false
Ausführung als Wartungs-/Reparaturschalter false
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungskurzzeitstromfestigkeit Icw 0,65 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 15 kW
Schaltleistung bei 400 V 15 kW
Bedingter Bemessungskurzschlussstrom Iq 1 kA
Polzahl 9
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau true
Geeignet für Zwischenbau true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar false
Anschlussart Hauptstromkreis Schraubanschluss
Mit vormontierter Verkabelung false
Schutzart (IP), frontseitig IP00
Schutzart (NEMA) sonstige
Breite 61 mm
Höhe 54 mm
Tiefe 97 mm

Stufenschalter, Sortiment: Steuerschalter, Typkenner: T3, Kontakte: 9, Bauform: Zwischenbau, Basisschalter, Schaltwinkel: 45 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Bemessungsdauerstrom: Iu = 32 A, 5 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
