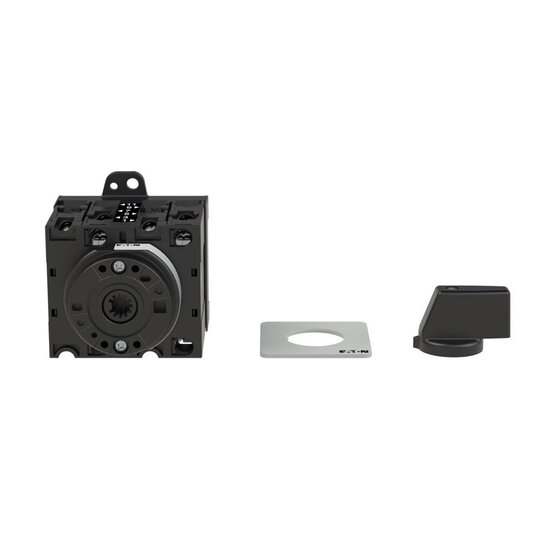

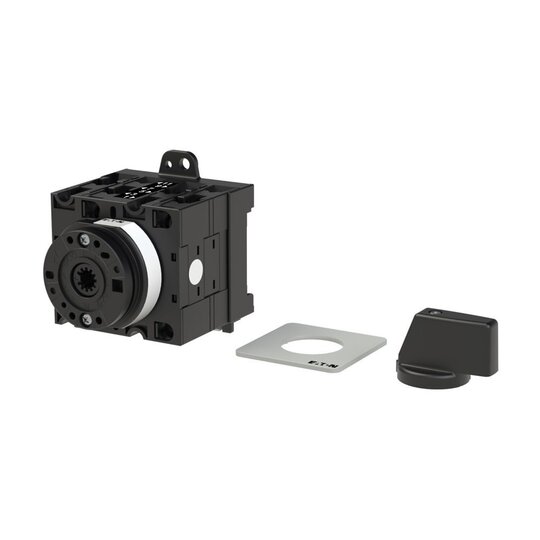

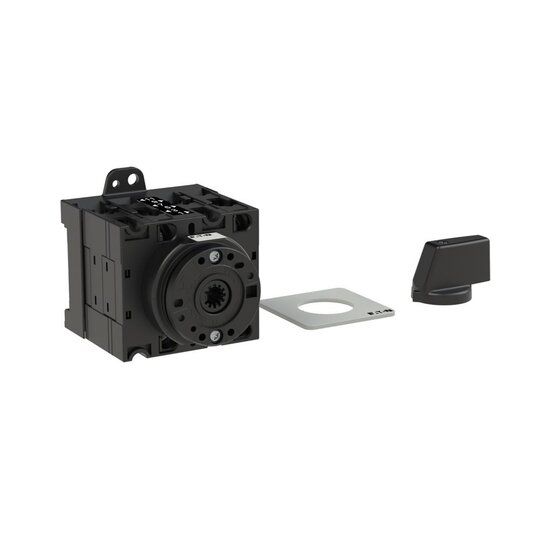

EATON T3-3-2/XZ Wendeschalter 018950

Hersteller-Nr. 018950 154569
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2711211
EAN
4015080189503
DEHA.-Nr.
1394226
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter false
Ausführung als Wartungs-/Reparaturschalter false
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter true
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungskurzzeitstromfestigkeit Icw 0,65 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 15 kW
Schaltleistung bei 400 V 15 kW
Bedingter Bemessungskurzschlussstrom Iq 1 kA
Polzahl 5
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau true
Geeignet für Zwischenbau true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar false
Anschlussart Hauptstromkreis Schraubanschluss
Mit vormontierter Verkabelung false
Schutzart (IP), frontseitig IP55
Schutzart (NEMA) 12
Breite 61 mm
Höhe 54 mm
Tiefe 74 mm

Wendeschalter, Sortiment: Steuerschalter, Typkenner: T3, Kontakte: 5, Bauform: Zwischenbau, Basisschalter, Schaltwinkel: 45 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Bemessungsdauerstrom: Iu = 32 A, 3 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
