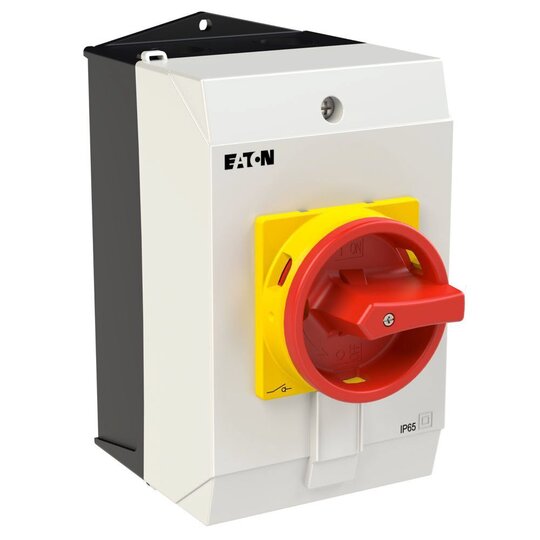

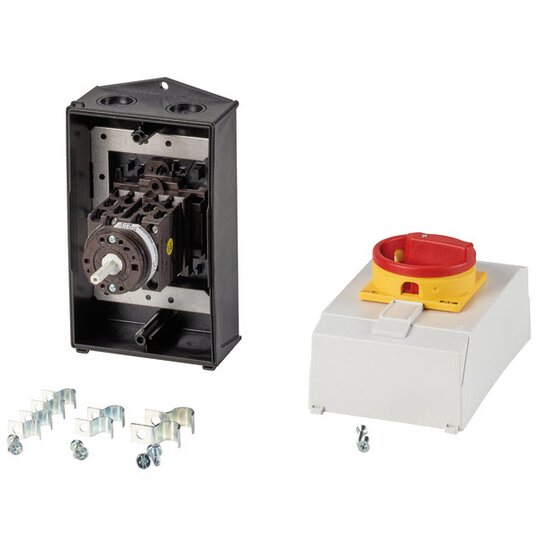

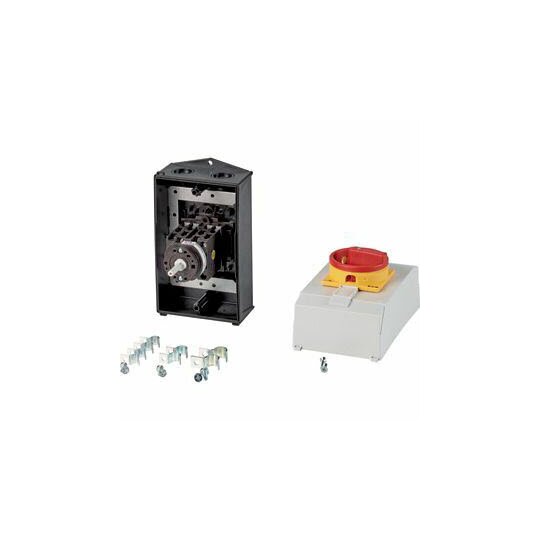

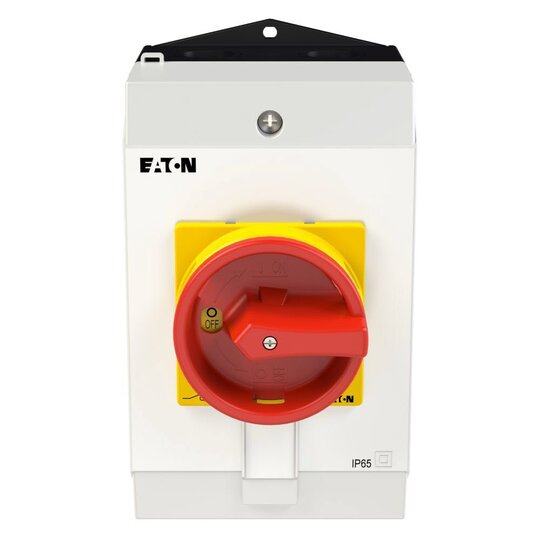

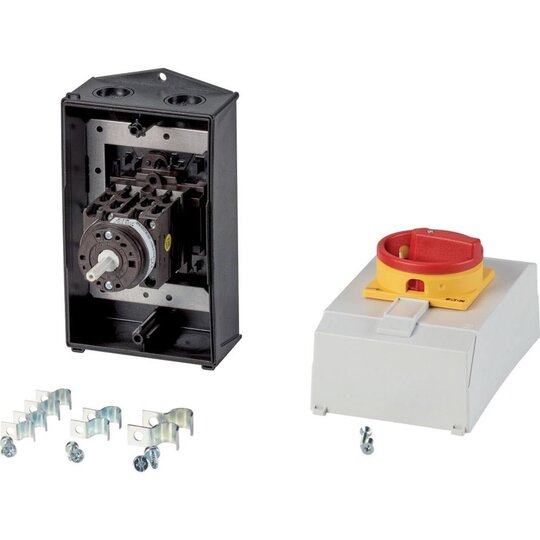

EATON T0-4-15682/I2H/MBS/SVB Haupt- schalter 6p+1S+1Ö 20A NOT-AUS 90° 182435
1 Stück

Listenpreis
Art.-Nr.
2781230
EAN
4015081773619
Hersteller-Nr.
182435
DEHA.-Nr.
4703135
eClass.-Nr.
27371403
Herstellerlink
Wunsch-Suchbegriff
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 20 A
Bemessungsdauerstrom bei AC-23, 400 V 13,3 A
Bemessungsdauerstrom bei AC-21, 400 V 20 A
Bemessungsbetriebsleistung bei AC-3, 400 V 5,5 kW
Bemessungskurzzeitstromfestigkeit Icw 0,32 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 5,5 kW
Schaltleistung bei 400 V 5,5 kW
Bedingter Bemessungskurzschlussstrom Iq 6 kA
Polzahl 6
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau false
Geeignet für Zwischenbau false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Türkupplungsdrehantrieb
Verriegelbar true
Anschlussart Hauptstromkreis Schraubanschluss
Mit vormontierter Verkabelung false
Schutzart (IP), frontseitig IP65
Schutzart (NEMA) 12
Breite 100 mm
Höhe 181 mm
Tiefe 136 mm

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T0, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Hinweis: Hartspiegelausführung, mit Montageblechschirm, 6-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 4 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
