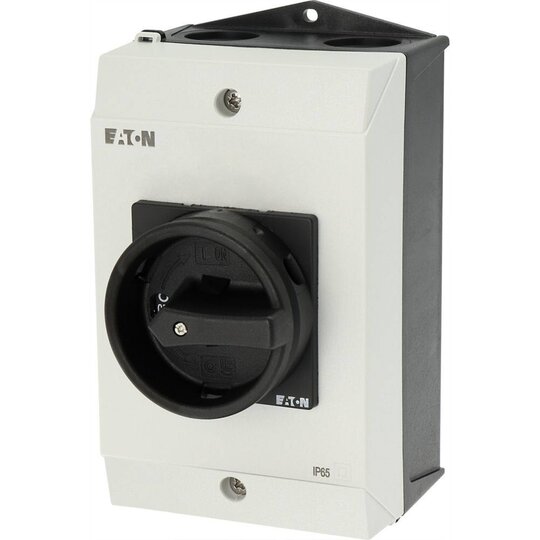

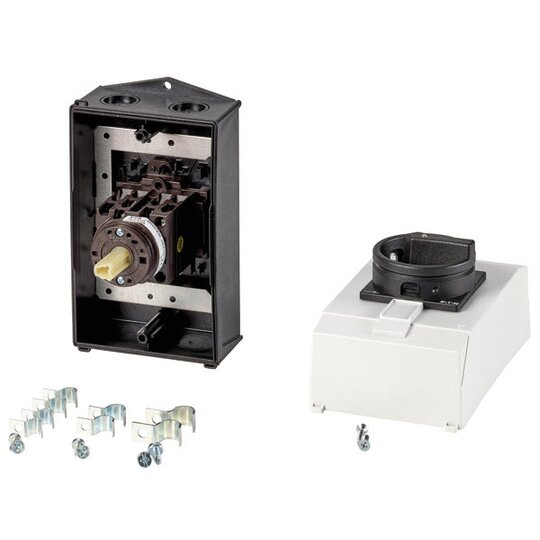

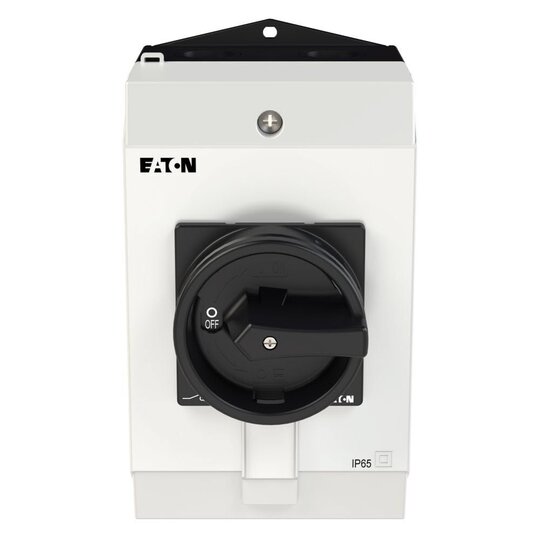

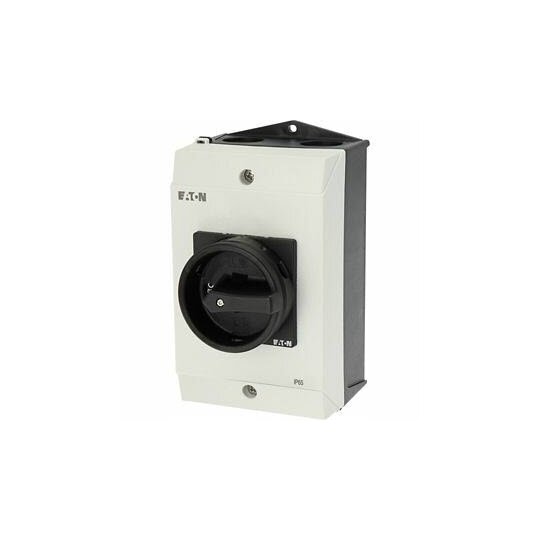

EATON T0-3-15683/I2H/MBS/SVB-SW Haupts. 3p+2S+1Ö 20A NOT-HALT 90° abschl.182434
1 Stück

Listenpreis
Art.-Nr.
2735573
EAN
4015081773602
Hersteller-Nr.
182434
DEHA.-Nr.
4703133
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 20 A
Bemessungsdauerstrom bei AC-23, 400 V 13,3 A
Bemessungsdauerstrom bei AC-21, 400 V 20 A
Bemessungsbetriebsleistung bei AC-3, 400 V 5,5 kW
Bemessungskurzzeitstromfestigkeit Icw 0,32 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 5,5 kW
Schaltleistung bei 400 V 5,5 kW
Bedingter Bemessungskurzschlussstrom Iq 6 kA
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau false
Geeignet für Zwischenbau false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Türkupplungsdrehantrieb
Verriegelbar true
Anschlussart Hauptstromkreis Schraubanschluss
Mit vormontierter Verkabelung false
Schutzart (IP), frontseitig IP65
Schutzart (NEMA) 12
Breite 100 mm
Höhe 181 mm
Tiefe 136 mm

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T0, STOPP-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, Hinweis: Hartspiegelausführung, mit Montageblechschirm, 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 3 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Deeplink Produktseite

Download (Stand: 02.11.2024)
