| Kabeltyp |
sonstige |
| Duplex |
false |
| Leiter-Material |
sonstige |
| Leiter-Oberfläche |
verzinnt |
| Leiter-Durchmesser |
1,35 mm |
| Leiter-Nennquerschnitt |
0,23 qmm |
| AWG-Größe |
24 |
| Leiter-Klasse |
Kl.2 = mehrdrähtig |
| Ader-Zahl |
8 |
| Anzahl der Verseilelemente |
0 |
| Verseilelement |
nein |
| Werkstoff der Aderisolation |
Polyvinylchlorid (PVC) |
| Spezifizierung Aderisolation |
sonstige |
| Aderkennzeichnung nach HD 308 S2 |
false |
| Ader-Kennzeichnung |
Farbe |
| Schirm über Verseilelement |
ohne |
| Verseilung |
sonstige |
| Schirm über Verseilung |
ohne |
| Kabel längswasserdicht |
false |
| Kabel querwasserdicht |
false |
| Verlegung im Erdreich |
false |
| Zulässige Art der Installation im Erdreich |
sonstige |
| Schutzmantel |
sonstige |
| Mantelmaterial |
Polyvinylchlorid (PVC) |
| Spezifizierung Mantelmaterial |
sonstige |
| Mantel-Farbe |
grün |
| Anzahl der Mantelschichten |
0 |
| Bewehrung/Armierung |
ohne |
| Material Bewehrung |
sonstige |
| Kabelgeometrie |
flach |
| Flammwidrig nach IEC 60332-1-2 |
false |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) |
false |
| Flammwidrig nach IEC 60332-3-22 (Cat A) |
false |
| Flammwidrig nach IEC 60332-3-23 (Cat B) |
false |
| Flammwidrig nach IEC 60332-3-24 (Cat C) |
false |
| Flammwidrig nach IEC 60332-3-25 (Cat D) |
false |
| Raucharm nach IEC 61034-2 |
false |
| Halogenfrei nach EN IEC 60754-1 |
false |
| Halogenfrei nach IEC 60754-2 |
false |
| Halogenfrei nach EN IEC 60754-3 |
false |
| Brandverhaltensklasse nach EN 13501-6 |
ohne |
| Rauchentwicklungsklasse nach EN 13501-6 |
ohne |
| Abtropfverhaltensklasse nach EN 13501-6 |
ohne |
| Säureentwicklungsklasse nach EN 13501-6 |
ohne |
| Funktionserhalt nach IEC 60331-23 |
false |
| Ölbeständig nach EN 60811-404 |
false |
| Außendurchmesser ca. |
17,5 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung |
15 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung |
15 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt |
7,5 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling |
-10 - 105 €C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung |
-30 - 105 €C |
| Kategorie |
sonstige |
| NVP-Wert |
66,7 % |
| UV-beständig |
false |
| Zertifiziert für Schiffsanwendungen |
false |
| Geeignet als Telefonkabel |
false |
| Geeignet als Computer-Datenkabel |
false |
| Geeignet als Signalkabel |
true |
| Geeignet als Sicherheitsalarmkabel |
false |
| Beidraht |
false |
| Mit Reißleine |
false |
| Leitungs-Breite ca. |
17,5 mm |
| Leitungs-Höhe ca. |
22 mm |
| Wellenwiderstand |
100 Ohm |
| Max. Zugfestigkeit während der Verlegung |
0,0115 kN |
| Nennspannung U |
24 V |
| Mit Nagetierschutz |
false |
| Kompatibel mit Grade2TV nach XP-C 90-483 |
false |
| Kompatibel mit Grade3TV nach XP-C 90-483 |
false |

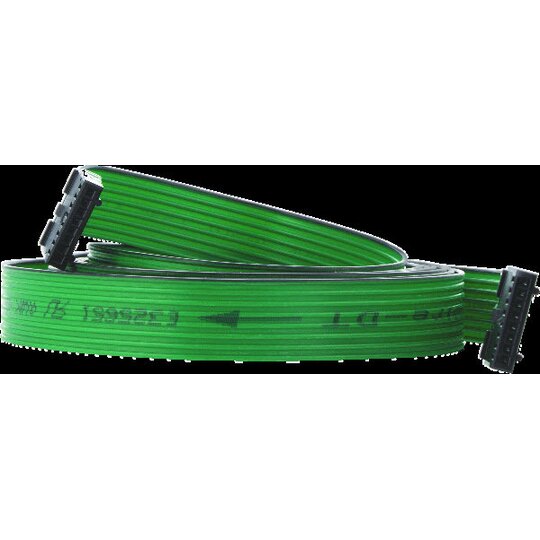

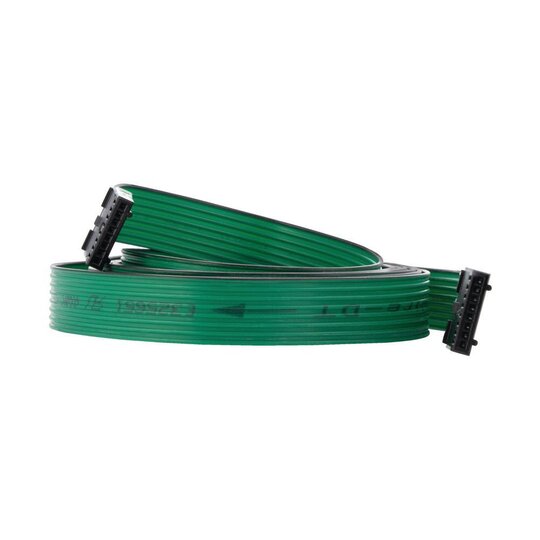

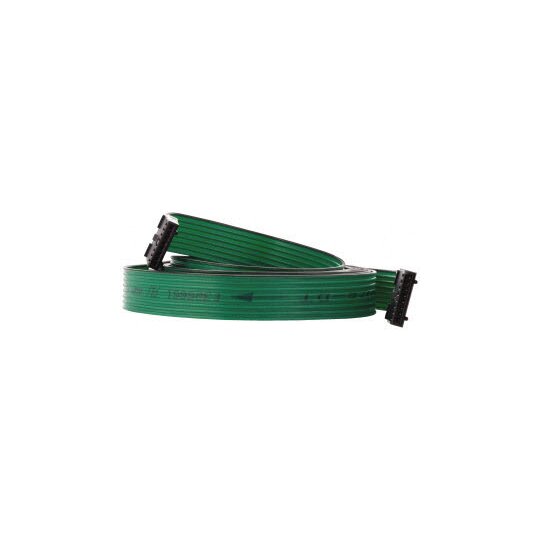

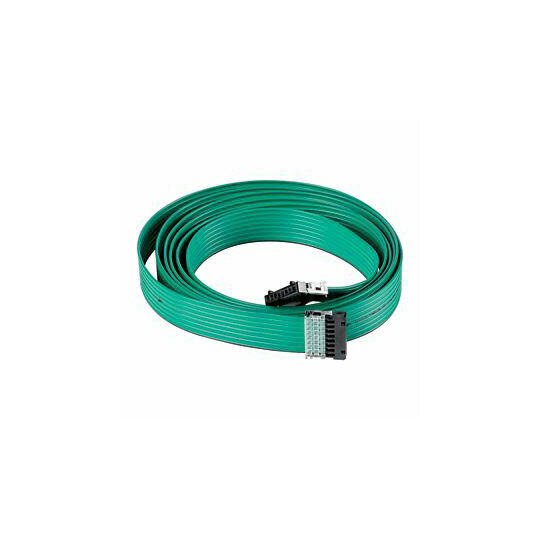

8-polige SmartWire-DT Flachleitung zur Verbindung der SWD-Teilnehmer innerhalb des Schaltschranks, 3 m lang, konfektioniert mit 2 Flachsteckern SWD4-8MF2
