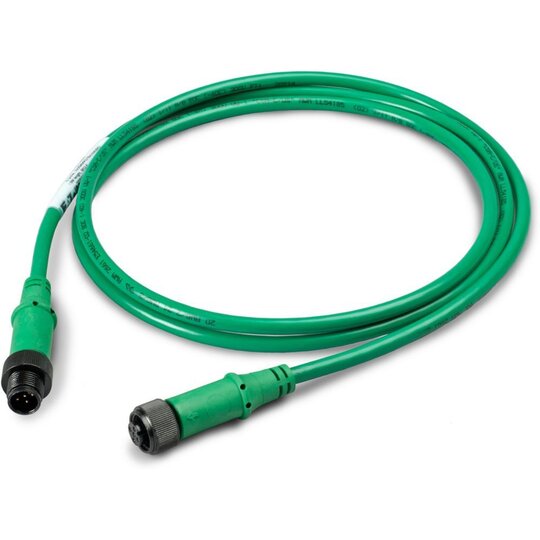

EATON SWD4-1LR5-2S Rundleitung IP67 1m 5p konfekt. m.Stecker+Buchse M12 174763
Hersteller-Nr. 174763 171298
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2731465
- EAN
- 4015081712496
- DEHA.-Nr.
- 4702967
- eClass.-Nr.
- 27061801
- Zolltarif-Nr.
- 85444290
| Kabeltyp | sonstige |
| Duplex | false |
| Leiter-Material | sonstige |
| Leiter-Oberfläche | blank |
| Leiter-Durchmesser | 1,5 mm |
| Leiter-Nennquerschnitt | 0,5 qmm |
| AWG-Größe | 20 |
| Leiter-Klasse | Kl.2 = mehrdrähtig |
| Ader-Zahl | 5 |
| Anzahl der Verseilelemente | 5 |
| Verseilelement | Paare |
| Werkstoff der Aderisolation | sonstige |
| Spezifizierung Aderisolation | sonstige |
| Aderkennzeichnung nach HD 308 S2 | false |
| Ader-Kennzeichnung | Farbe |
| Schirm über Verseilelement | Folie |
| Verseilung | Bündel |
| Schirm über Verseilung | ohne |
| Kabel längswasserdicht | false |
| Kabel querwasserdicht | true |
| Verlegung im Erdreich | false |
| Zulässige Art der Installation im Erdreich | sonstige |
| Schutzmantel | sonstige |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Spezifizierung Mantelmaterial | Polypropylen (PP) |
| Mantel-Farbe | grün |
| Anzahl der Mantelschichten | 0 |
| Bewehrung/Armierung | ohne |
| Material Bewehrung | sonstige |
| Kabelgeometrie | rund |
| Flammwidrig nach IEC 60332-1-2 | false |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) | false |
| Flammwidrig nach IEC 60332-3-22 (Cat A) | false |
| Flammwidrig nach IEC 60332-3-23 (Cat B) | false |
| Flammwidrig nach IEC 60332-3-24 (Cat C) | false |
| Flammwidrig nach IEC 60332-3-25 (Cat D) | false |
| Raucharm nach IEC 61034-2 | false |
| Halogenfrei nach EN IEC 60754-1 | false |
| Halogenfrei nach IEC 60754-2 | false |
| Halogenfrei nach EN IEC 60754-3 | false |
| Brandverhaltensklasse nach EN 13501-6 | ohne |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| Funktionserhalt nach IEC 60331-23 | false |
| Ölbeständig nach EN 60811-404 | true |
| Außendurchmesser ca. | 5,6 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung | 46 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 46 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 34 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling | -40 - 80 €C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 - 80 €C |
| Kategorie | sonstige |
| NVP-Wert | 66,5 % |
| UV-beständig | false |
| Zertifiziert für Schiffsanwendungen | false |
| Geeignet als Telefonkabel | false |
| Geeignet als Computer-Datenkabel | false |
| Geeignet als Signalkabel | true |
| Geeignet als Sicherheitsalarmkabel | false |
| Beidraht | false |
| Mit Reißleine | false |
| Leitungs-Breite ca. | 5,6 mm |
| Leitungs-Höhe ca. | 16,3 mm |
| Wellenwiderstand | 100 Ohm |
| Nennspannung U | 24 V |
| Mit Nagetierschutz | false |
| Kompatibel mit Grade2TV nach XP-C 90-483 | false |
| Kompatibel mit Grade3TV nach XP-C 90-483 | false |
5-polige SmartWire-DT Rundleitung in Schutzart IP67 1 m lang, konfektioniert mit Stecker M12 und Buchse M12
