Netzspannung | 323 - 550 V |
Netzfrequenz | 50/60 Hz |
Eingangsphasenzahl | 3 |
Ausgangsphasenzahl | 3 |
Max. Ausgangsfrequenz | 320 Hz |
Max. Ausgangsspannung | 500 V |
Nennausgangsstrom I2N | 61 A |
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 30 kW |
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 22 kW |
Relative symmetrische Netzfrequenztoleranz | 10 % |
Relative symmetrische Netzspannungstoleranz | 10 % |
Anzahl der analogen Ausgänge | 1 |
Anzahl der analogen Eingänge | 2 |
Anzahl der digitalen Ausgänge | 1 |
Anzahl der digitalen Eingänge | 6 |
Mit Bedienelement | true |
Einsatz im Industriebereich zulässig | true |
Einsatz im Wohn- und Gewerbebereich zulässig | true |
Unterstützt Protokoll für TCP/IP | true |
Unterstützt Protokoll für PROFIBUS | true |
Unterstützt Protokoll für CAN | true |
Unterstützt Protokoll für INTERBUS | false |
Unterstützt Protokoll für ASI | false |
Unterstützt Protokoll für KNX | false |
Unterstützt Protokoll für MODBUS | true |
Unterstützt Protokoll für Data-Highway | true |
Unterstützt Protokoll für DeviceNet | true |
Unterstützt Protokoll für SUCONET | false |
Unterstützt Protokoll für LON | true |
Unterstützt Protokoll für PROFINET IO | true |
Unterstützt Protokoll für PROFINET CBA | false |
Unterstützt Protokoll für SERCOS | false |
Unterstützt Protokoll für Foundation Fieldbus | false |
Unterstützt Protokoll für EtherNet/IP | true |
Unterstützt Protokoll für AS-Interface Safety at Work | false |
Unterstützt Protokoll für DeviceNet Safety | false |
Unterstützt Protokoll für INTERBUS-Safety | false |
Unterstützt Protokoll für PROFIsafe | false |
Unterstützt Protokoll für SafetyBUS p | false |
Unterstützt Protokoll für BACnet | false |
Unterstützt Protokoll für sonstige Bussysteme | true |
Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
Anzahl der Schnittstellen PROFINET | 0 |
Anzahl der HW-Schnittstellen seriell RS-232 | 1 |
Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
Anzahl der HW-Schnittstellen seriell TTY | 0 |
Anzahl der HW-Schnittstellen USB | 0 |
Anzahl der HW-Schnittstellen parallel | 0 |
Anzahl der HW-Schnittstellen sonstige | 0 |
Mit optischer Schnittstelle | false |
Mit PC-Anschluss | true |
Bremschopper integriert | true |
4-Quadrantenbetrieb möglich | true |
Art des Umrichters | U-Umrichter |
Schutzart (IP) | IP54 |
Schutzart (NEMA) | 12 |
Höhe | 558 mm |
Breite | 195 mm |
Tiefe | 237 mm |

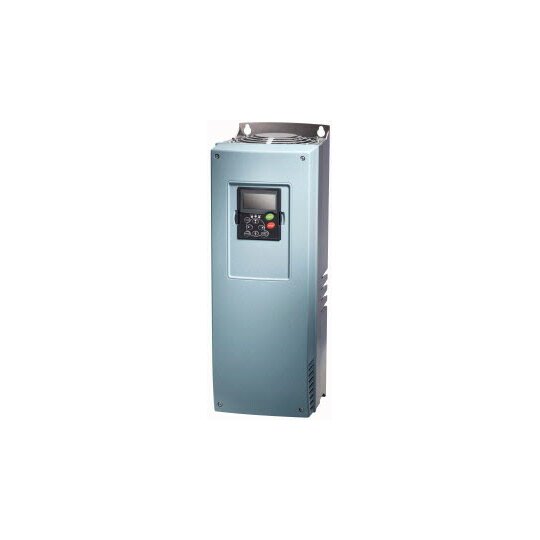

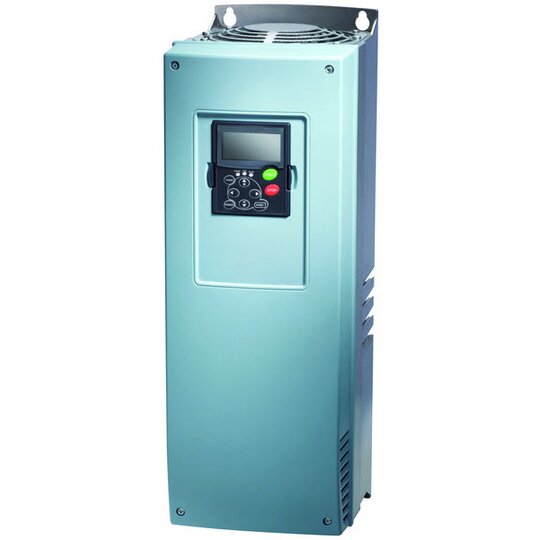

Frequenzumrichter, Typkenner: SVX, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 46 A, Bemessungsbetriebsstrom bei 110 % Überlast: Ie = 61 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für innen- und außenbelüftete Wechselstrommotoren mit 50 Hz bzw. 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 22 kW, 110 % Überlast: P = 30 kW, 150 % Überlast: IM = 41 A, 110 % Überlast: IM = 55 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 30 HP, 110 % Überlast: P = 40 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 40 A, 110 % Überlast: IM = 52 A, Schutzart: IP54, Feldbusanschaltung (optional): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Ausstattung: Funkentstörfilter, Brems-Chopper, OLED-Anzeige, Zwischenkreisdrossel, Baugröße: FR6, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN 61800-5-1
