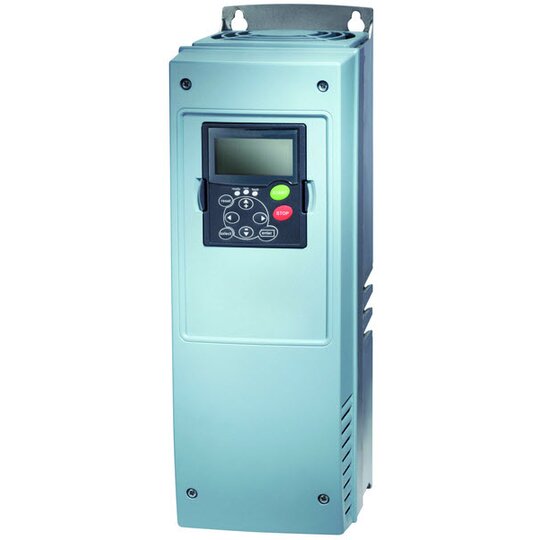

EATON SVX015A1-4A1B1 Frequenzumricher 3/3ph. 11kW 480V IP21 EMV+Brem. 125688
1 Stück

Listenpreis
Art.-Nr.
2730045
EAN
4015081232987
Hersteller-Nr.
125688
DEHA.-Nr.
4655157
eClass.-Nr.
27023101
Zolltarif-Nr.
85044086
Netzspannung 323 - 550 V
Netzfrequenz 50/60 Hz
Eingangsphasenzahl 3
Ausgangsphasenzahl 3
Max. Ausgangsfrequenz 320 Hz
Max. Ausgangsspannung 500 V
Nennausgangsstrom I2N 31 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 15 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 11 kW
Relative symmetrische Netzfrequenztoleranz 10 %
Relative symmetrische Netzspannungstoleranz 10 %
Anzahl der analogen Ausgänge 1
Anzahl der analogen Eingänge 2
Anzahl der digitalen Ausgänge 1
Anzahl der digitalen Eingänge 6
Mit Bedienelement true
Einsatz im Industriebereich zulässig true
Einsatz im Wohn- und Gewerbebereich zulässig true
Unterstützt Protokoll für TCP/IP true
Unterstützt Protokoll für PROFIBUS true
Unterstützt Protokoll für CAN true
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für KNX false
Unterstützt Protokoll für MODBUS true
Unterstützt Protokoll für Data-Highway true
Unterstützt Protokoll für DeviceNet true
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON true
Unterstützt Protokoll für PROFINET IO true
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP true
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für BACnet false
Unterstützt Protokoll für sonstige Bussysteme true
Anzahl der HW-Schnittstellen Industrial Ethernet 0
Anzahl der Schnittstellen PROFINET 0
Anzahl der HW-Schnittstellen seriell RS-232 1
Anzahl der HW-Schnittstellen seriell RS-422 0
Anzahl der HW-Schnittstellen seriell RS-485 0
Anzahl der HW-Schnittstellen seriell TTY 0
Anzahl der HW-Schnittstellen USB 0
Anzahl der HW-Schnittstellen parallel 0
Anzahl der HW-Schnittstellen sonstige 0
Mit optischer Schnittstelle false
Mit PC-Anschluss true
Bremschopper integriert true
4-Quadrantenbetrieb möglich true
Art des Umrichters U-Umrichter
Schutzart (IP) IP21
Schutzart (NEMA) 1
Höhe 419 mm
Breite 143 mm
Tiefe 214 mm

Frequenzumrichter, Typkenner: SVX, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 23 A, Bemessungsbetriebsstrom bei 110 % Überlast: Ie = 31 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für innen- und außenbelüftete Wechselstrommotoren mit 50 Hz bzw. 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 11 kW, 110 % Überlast: P = 15 kW, 150 % Überlast: IM = 21.7 A, 110 % Überlast: IM = 29.3 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 15 HP, 110 % Überlast: P = 20 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 21 A, 110 % Überlast: IM = 27 A, Schutzart: IP21, Feldbusanschaltung (optional): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Ausstattung: Funkentstörfilter, Brems-Chopper, OLED-Anzeige, Zwischenkreisdrossel, Baugröße: FR5, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN 61800-5-1
