EATON SDAINLM90(230V50Hz 240V60Hz) SD-Schütz 45kW/400VAC 239937
1 Stück

Listenpreis
Art.-Nr.
2716005
EAN
4015082399375
Hersteller-Nr.
239937
DEHA.-Nr.
2395673
eClass.-Nr.
27371009
Zolltarif-Nr.
85364900
Funktion Stern-Dreieck-Schütz
Tragschienenmontage möglich false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 240 - 240 V
Bemessungssteuerspeisespannung Us bei DC 0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 9
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 230 - 690 V
Betriebsspannung bei AC 60 Hz 230 - 690 V
Betriebsspannung bei DC 0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 90 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 90 A
Bemessungsbetriebsleistung bei AC-3, 400 V 45 kW
Bemessungsbetriebsleistung NEMA 0 kW
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (IP) IP00
Schutzart (NEMA) sonstige
Breite 188 mm
Höhe 115 mm
Tiefe 147 mm

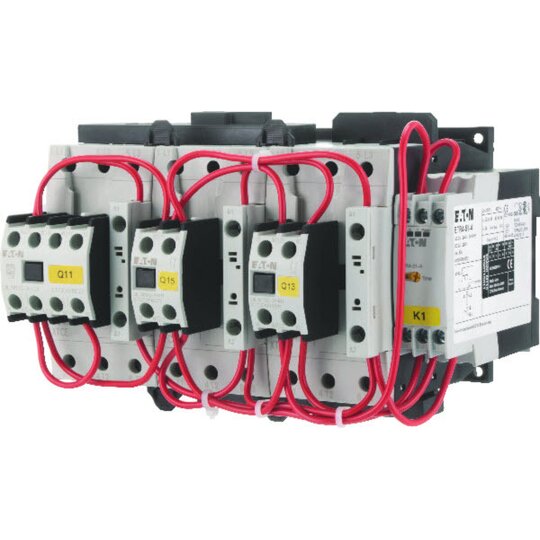

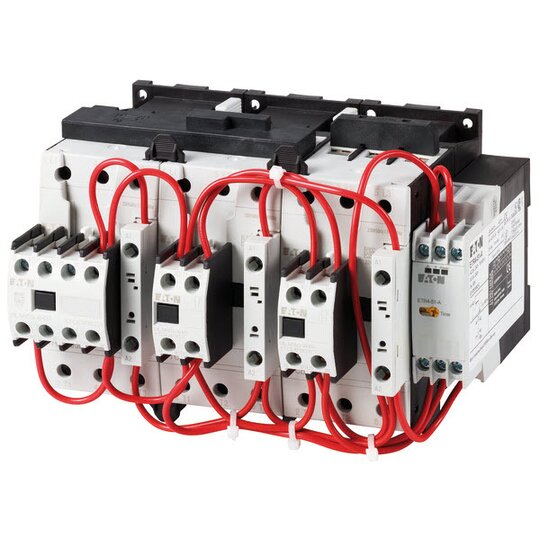

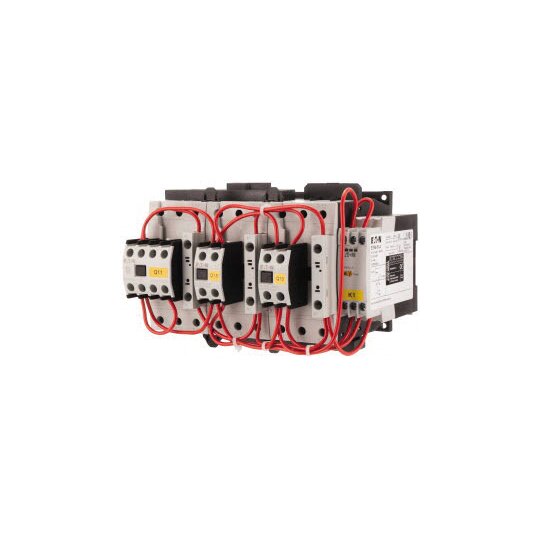

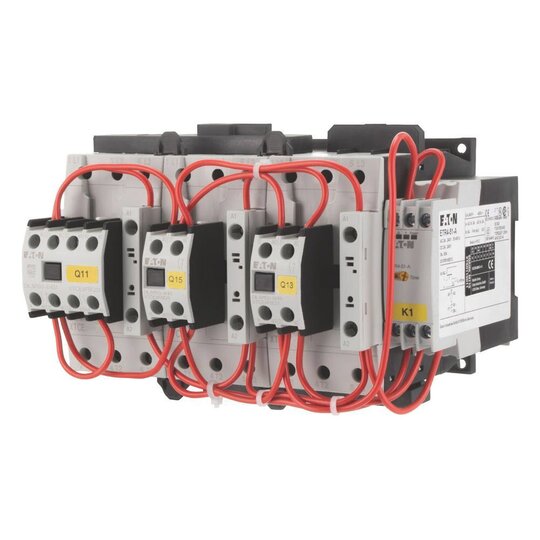

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 22 kW, 380 V 400 V: P= 45 kW, 500 V: P= 55 kW, 660 V 690 V: P= 45 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM50, + DILM150-XHI31, Dreieckschütz Q15: DILM50, + DILM150-XHI11 Typ, Sternschütz Q13: DILM40, + DILM150-XHI11 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
