EATON SDAINLM55(RDC24) SD-Schütz 30kW/400VDC 100421
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 2712772
EAN: 4015081003983
Hersteller-Nr.: 100421
DEHA.-Nr.: 2177716
eClass.-Nr.: 27371009
Zolltarif-Nr.: 85364900

Funktion	Stern-Dreieck-Schütz
Tragschienenmontage möglich	false
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	24 - 24 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	9
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	24 - 690 V
Betriebsspannung bei AC 60 Hz	24 - 690 V
Betriebsspannung bei DC	0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	55 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	55 A
Bemessungsbetriebsleistung bei AC-3, 400 V	30 kW
Bemessungsbetriebsleistung NEMA	0 kW
Anzahl der Hilfskontakte als Öffner	0
Anzahl der Hilfskontakte als Schließer	3
Anzahl der Hilfskontakte als Wechsler	0
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP00
Schutzart (NEMA)	sonstige
Breite	158 mm
Höhe	95 mm
Tiefe	138 mm

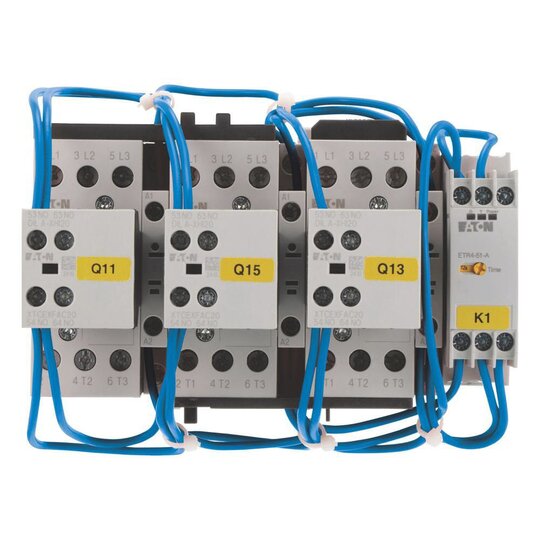

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 55 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 15 kW, 380 V 400 V: P= 30 kW, 500 V: P= 37 kW, 660 V 690 V: P= 30 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM32-10, + DILA-XHI20, Dreieckschütz Q15: DILM32-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM25-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
