Funktion | Stern-Dreieck-Schütz |
Tragschienenmontage möglich | false |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 400 - 400 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
Bemessungssteuerspeisespannung Us bei DC | 0 V |
Spannungsart zur Betätigung | AC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 9 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart der Betriebsspannung | AC |
Betriebsspannung bei AC 50 Hz | 24 - 690 V |
Betriebsspannung bei AC 60 Hz | 24 - 690 V |
Betriebsspannung bei DC | 0 V |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 55 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 55 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
Bemessungsbetriebsleistung NEMA | 0 kW |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schließer | 3 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
Schutzart (IP) | IP00 |
Schutzart (NEMA) | sonstige |
Breite | 158 mm |
Höhe | 95 mm |
Tiefe | 138 mm |

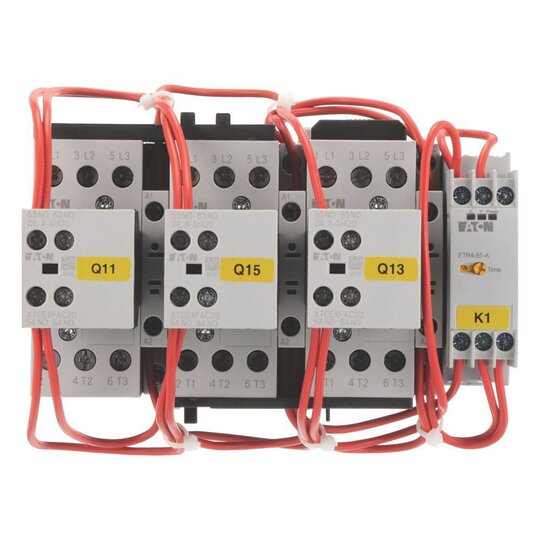

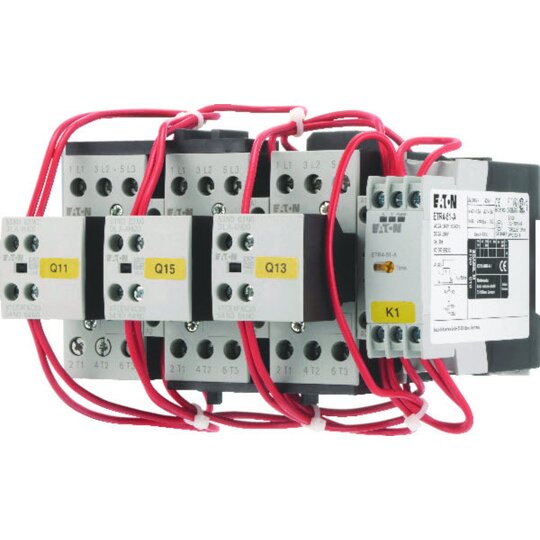

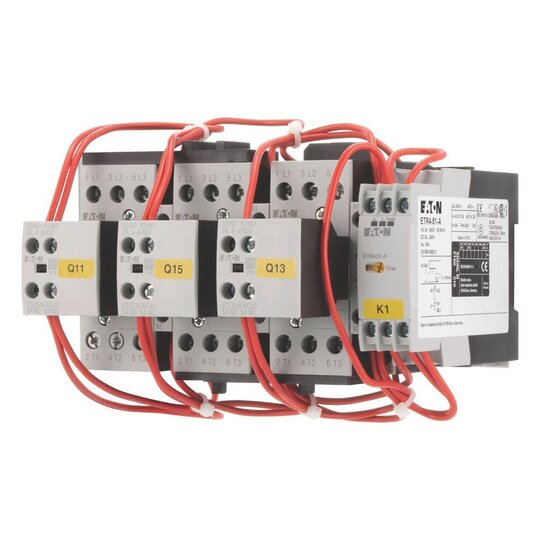

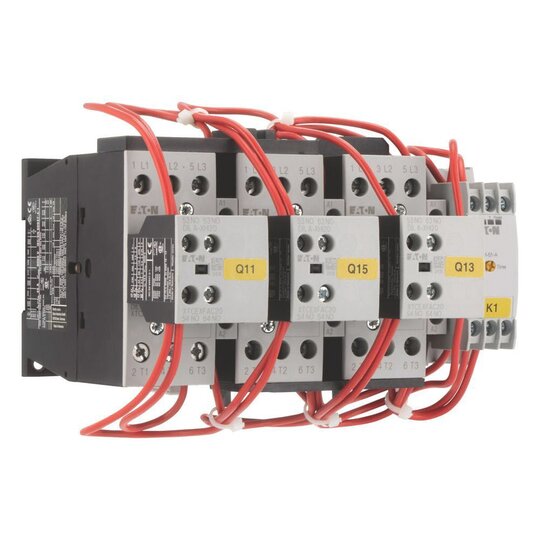

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 55 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 15 kW, 380 V 400 V: P= 30 kW, 500 V: P= 37 kW, 660 V 690 V: P= 30 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 400 V 50 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM32-10, + DILA-XHI20, Dreieckschütz Q15: DILM32-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM25-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
Art.-Nr.
2731238
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2729235
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 10 ein
|
Art.-Nr.
2725617
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 10 ein
|
Deeplink Produktseite
Download
(Stand: 11.11.2024)
|
