| Funktion |
Stern-Dreieck-Schütz |
| Tragschienenmontage möglich |
false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
110 - 110 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
120 - 120 V |
| Bemessungssteuerspeisespannung Us bei DC |
0 V |
| Spannungsart zur Betätigung |
AC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
9 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Spannungsart der Betriebsspannung |
AC |
| Betriebsspannung bei AC 50 Hz |
24 - 690 V |
| Betriebsspannung bei AC 60 Hz |
24 - 690 V |
| Betriebsspannung bei DC |
0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
45 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
45 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
22 kW |
| Bemessungsbetriebsleistung NEMA |
0 kW |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
3 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Schutzart (IP) |
IP00 |
| Schutzart (NEMA) |
sonstige |
| Breite |
158 mm |
| Höhe |
95 mm |
| Tiefe |
138 mm |

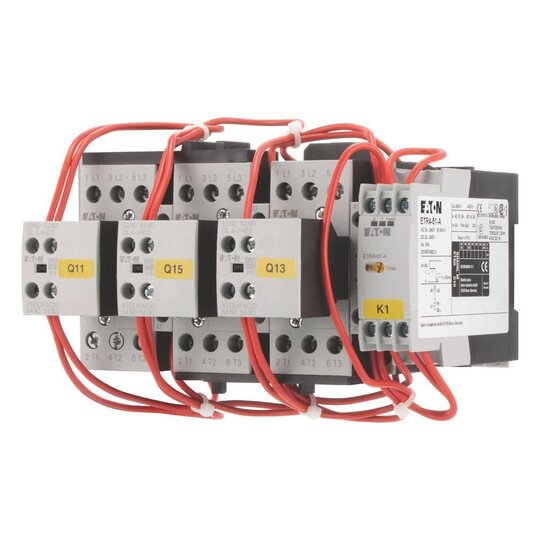

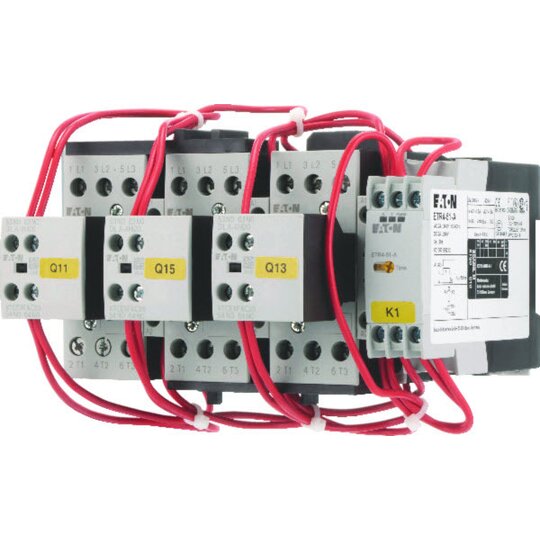

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 11 kW, 380 V 400 V: P= 22 kW, 500 V: P= 30 kW, 660 V 690 V: P= 22 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 110 V 50 Hz, 120 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM25-10, + DILA-XHI20, Dreieckschütz Q15: DILM25-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM17-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
