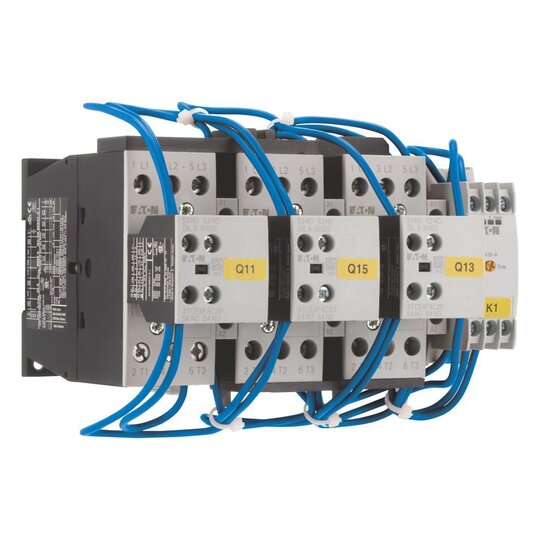

EATON SDAINLM30(RDC24) SD-Schütz 15kW/400VDC 100419
Hersteller-Nr. 100419 155753
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2712770
- EAN
- 4015081003969
- DEHA.-Nr.
- 2177714
- eClass.-Nr.
- 27371009
- Zolltarif-Nr.
- 85364900
| Funktion | Stern-Dreieck-Schütz |
| Tragschienenmontage möglich | false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 9 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung bei AC 50 Hz | 24 - 690 V |
| Betriebsspannung bei AC 60 Hz | 24 - 690 V |
| Betriebsspannung bei DC | 0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 30 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 30 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 kW |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (IP) | IP00 |
| Schutzart (NEMA) | sonstige |
| Breite | 158 mm |
| Höhe | 95 mm |
| Tiefe | 138 mm |
Stern-Dreieck-Schützkombination, Anwendung: Stern-Dreieck Motorstart für Schützkombinationen, Betriebsfrequenz: maximal 10 Anläufe pro Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 30 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 7,5 kW, 380 V 400 V: P= 15 kW, 500 V: P= 18,5 kW, 660 V 690 V: P= 18,5 kW, Max. Umschaltzeit: 20 s, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Einzelne Komponenten der Netzschützkombination Q11: DILM17-10
