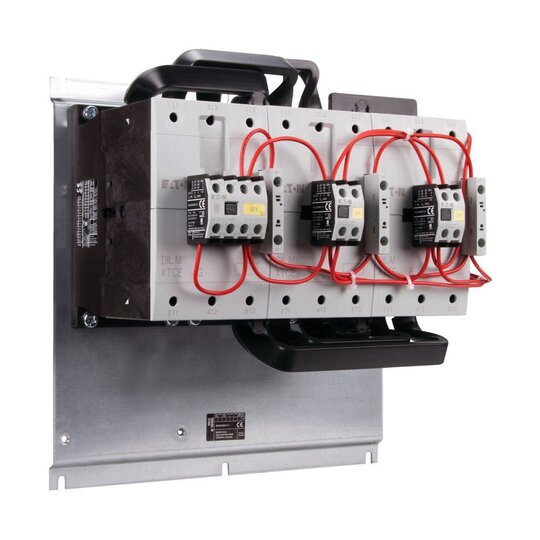

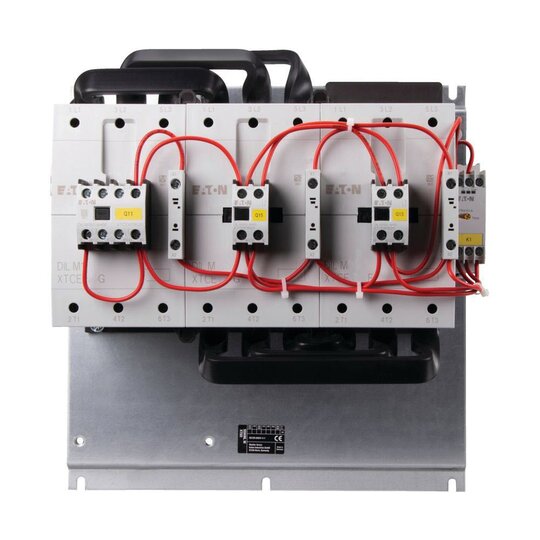

EATON SDAINLM260(230V50Hz 240V60Hz) SD-Schütz 132kW/400VAC 101031
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 2715589
EAN: 4015081009282
Hersteller-Nr.: 101031
DEHA.-Nr.: 2177749
eClass.-Nr.: 27371009
Zolltarif-Nr.: 85364900

Funktion	Stern-Dreieck-Schütz
Tragschienenmontage möglich	false
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230 - 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	240 - 240 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	AC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	9
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	230 - 690 V
Betriebsspannung bei AC 60 Hz	230 - 690 V
Betriebsspannung bei DC	0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	260 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	260 A
Bemessungsbetriebsleistung bei AC-3, 400 V	132 kW
Bemessungsbetriebsleistung NEMA	0 kW
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Wechsler	0
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP00
Schutzart (NEMA)	sonstige
Breite	308 mm
Höhe	314 mm
Tiefe	183 mm

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 260 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 500 V: P= 160 kW, 660 V 690 V: P= 160 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM150, + DILM150-XHI31, Dreieckschütz Q15: DILM150, + DILM150-XHI11 Typ, Sternschütz Q13: DILM95, + DILM150-XHI11 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
