| Funktion |
Stern-Dreieck-Schütz |
| Tragschienenmontage möglich |
false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
0 V |
| Bemessungssteuerspeisespannung Us bei DC |
24 - 24 V |
| Spannungsart zur Betätigung |
DC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
9 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Spannungsart der Betriebsspannung |
AC |
| Betriebsspannung bei AC 50 Hz |
24 - 690 V |
| Betriebsspannung bei AC 60 Hz |
24 - 690 V |
| Betriebsspannung bei DC |
0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
22 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
11 kW |
| Bemessungsbetriebsleistung NEMA |
0 kW |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
3 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Breite |
158 mm |
| Höhe |
82 mm |
| Tiefe |
117 mm |

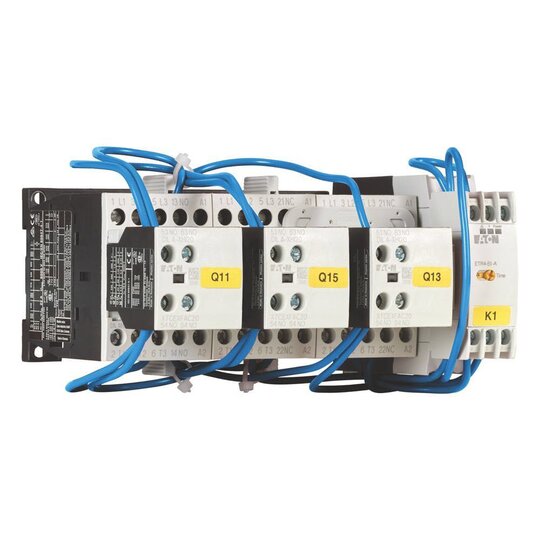

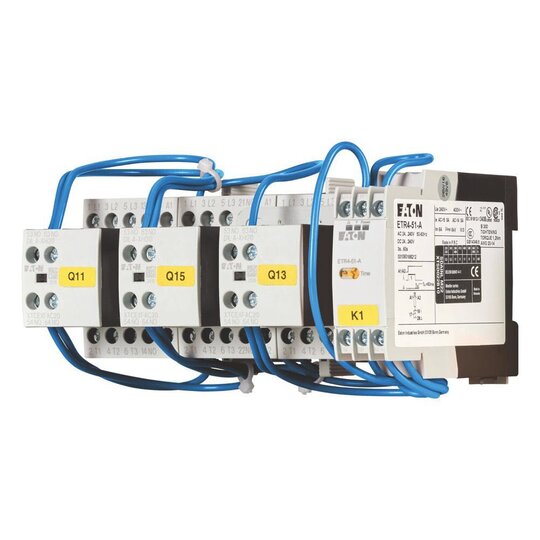

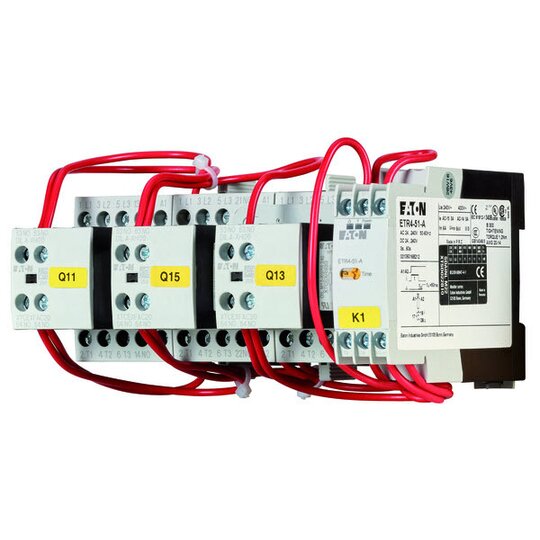

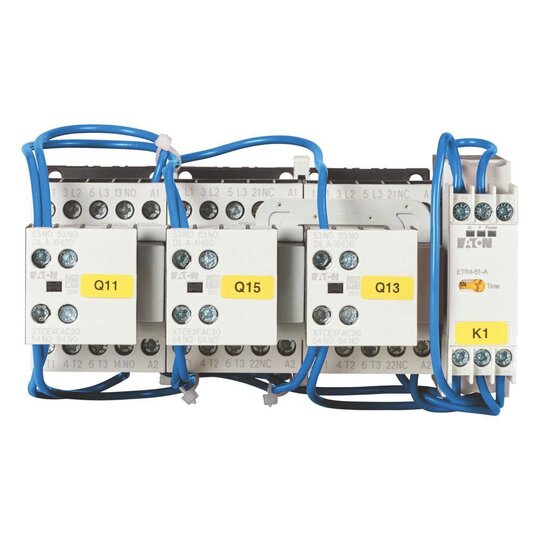

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 22 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 5.5 kW, 380 V 400 V: P= 11 kW, 500 V: P= 11 kW, 660 V 690 V: P= 11 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM12-10, + DILA-XHI20, Dreieckschütz Q15: DILM12-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM7-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
