EATON SDAINLM22(230V50Hz 240V60Hz)
SD-Schütz 11kW/400VAC 278336
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2722561
- EAN
- 4015082783365
- Hersteller-Nr.
- 278336
- DEHA.-Nr.
- 0297090
- eClass.-Nr.
- 27371009
- Zolltarif-Nr.
- 85364900
| Funktion | Stern-Dreieck-Schütz |
| Tragschienenmontage möglich | false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 - 240 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 9 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung bei AC 50 Hz | 24 - 690 V |
| Betriebsspannung bei AC 60 Hz | 24 - 690 V |
| Betriebsspannung bei DC | 0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 22 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
| Breite | 158 mm |
| Höhe | 82 mm |
| Tiefe | 117 mm |

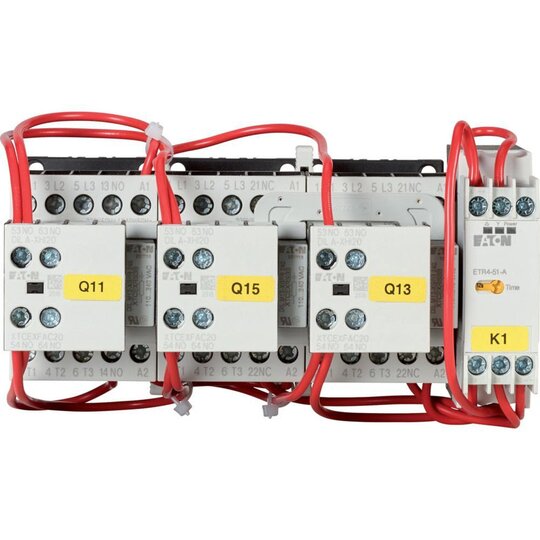

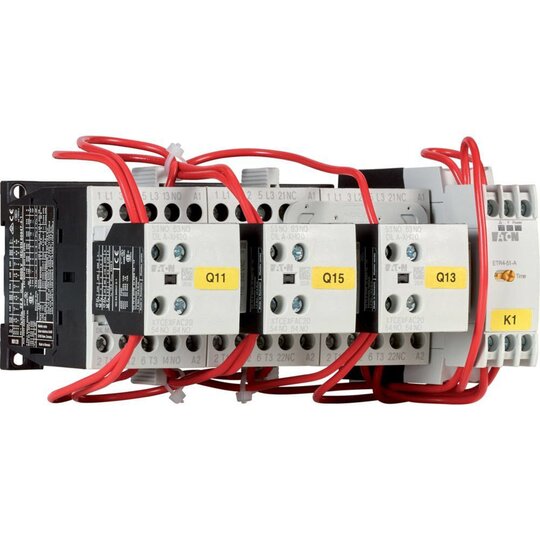

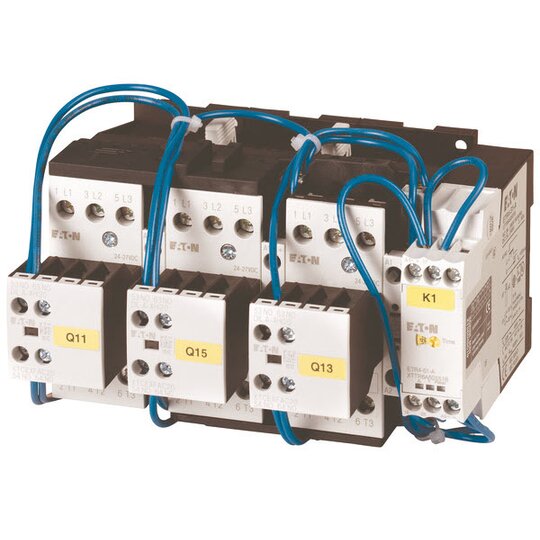

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 22 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 5.5 kW, 380 V 400 V: P= 11 kW, 500 V: P= 11 kW, 660 V 690 V: P= 11 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM12-10, + DILA-XHI20, Dreieckschütz Q15: DILM12-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM7-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
