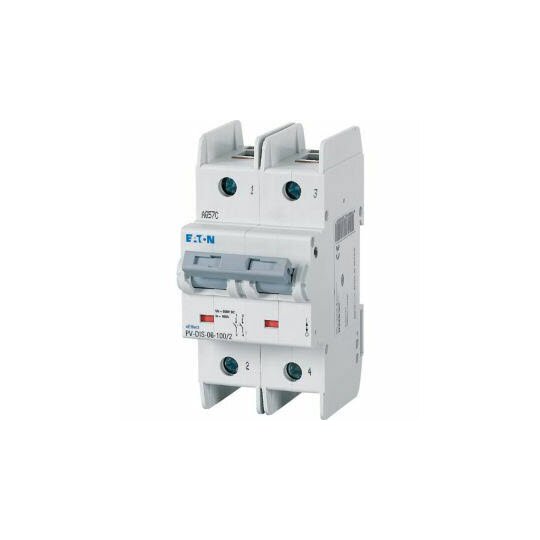

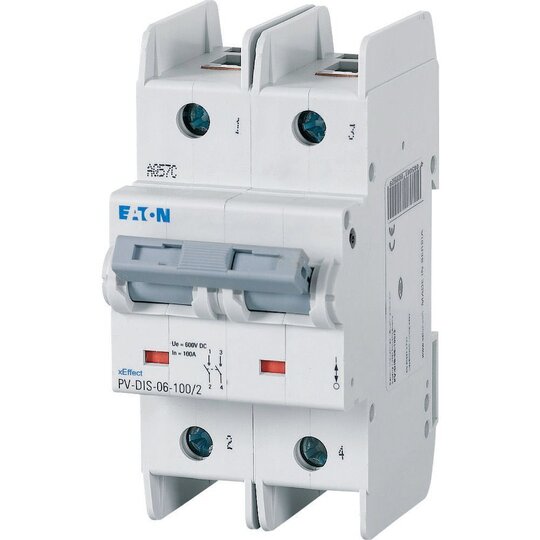

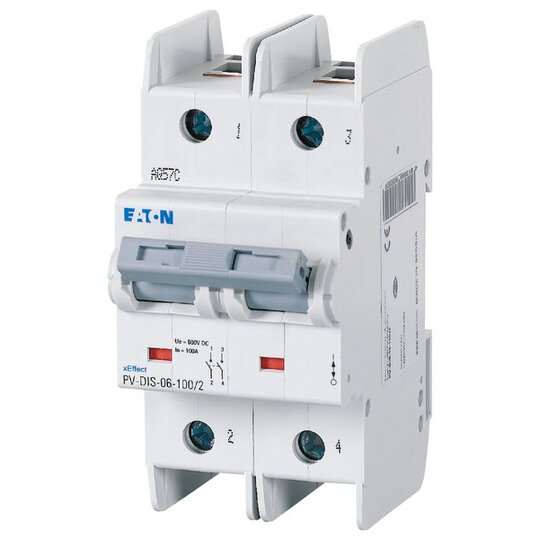

EATON PV-DIS-06-100/2 Lasttrennschalter DC 600V 100 A 185502

Hersteller-Nr. 185502 65639558
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2811946
EAN
4015081809929
DEHA.-Nr.
5745630
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter false
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 0 V
Bemessungsbetriebsspannung 600 - 1000 V
Bemessungsdauerstrom Iu 0 A
Bemessungsdauerstrom bei AC-23, 400 V 0 A
Bemessungsdauerstrom bei AC-21, 400 V 0 A
Bemessungsbetriebsleistung bei AC-3, 400 V 0 kW
Bemessungskurzzeitstromfestigkeit Icw 1200 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 0 kW
Schaltleistung bei 400 V 0 kW
Bedingter Bemessungskurzschlussstrom Iq 0 kA
Polzahl 2
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional true
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau true
Geeignet für Zwischenbau false
Farbe des Betätigungselements grau
Ausführung des Betätigungselements Kipphebel
Verriegelbar false
Anschlussart Hauptstromkreis Rahmenklemme
Mit vormontierter Verkabelung false
Schutzart (IP), frontseitig IP20
Schutzart (NEMA) sonstige
Breite 54 mm
Höhe 77 mm
Tiefe 113 mm
Breite in Teilungseinheiten 3

Photovoltaik-Trennschalter, kompakte Bauweise, bis 1000 V mit nur 54 mm Breite (3 TE), erhöhte Sicherheit aufgrund des unabhängigen manuellen Betriebs, stabile Leistung zu jeder Zeit, polaritätsunabhängig, geringere Verlustleistung durch weniger Pole, DC, 600V, 100 A, IEC 60947-3 DC-PV1&2

3D / BIM Objekt

Download (Stand: 04.10.2025)

3D / BIM Objekt

Download (Stand: 04.10.2025)

3D / BIM Objekt

Download (Stand: 04.10.2025)

DOC CE-Erklärung

Download (Stand: 04.10.2025)

Deeplink Produktseite

Download (Stand: 04.10.2025)

Maßzeichnung

Download (Stand: 04.10.2025)

Montageanleitung

Download (Stand: 04.10.2025)
