Ausführung als Hauptschalter | true |
Ausführung als Wartungs-/Reparaturschalter | true |
Ausführung als Sicherheitsschalter | false |
Ausführung als NOT-AUS-Einrichtung | true |
Ausführung als Wendeschalter | false |
Anzahl der Schalter | 1 |
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Bemessungsbetriebsspannung | 690 - 690 V |
Bemessungsdauerstrom bei AC-23, 400 V | 0 A |
Bemessungsdauerstrom bei AC-21, 400 V | 0 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 0 kW |
Bemessungskurzzeitstromfestigkeit Icw | 12 kA |
Bemessungsbetriebsleistung bei AC-23, 400 V | 315 kW |
Schaltleistung bei 400 V | 0 kW |
Bedingter Bemessungskurzschlussstrom Iq | 0 kA |
Polzahl | 3 |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Motorantrieb optional | false |
Motorantrieb integriert | false |
Spannungsauslöser optional | false |
Gerätebauart | Einbaugerät Festeinbautechnik |
Geeignet für Bodenbefestigung | true |
Geeignet für Frontbefestigung 4-Loch | false |
Geeignet für Frontbefestigung Zentral | false |
Geeignet für Verteilereinbau | true |
Geeignet für Zwischenbau | true |
Farbe des Betätigungselements | schwarz |
Ausführung des Betätigungselements | Kipphebel |
Verriegelbar | true |
Anschlussart Hauptstromkreis | Rahmenklemme |
Mit vormontierter Verkabelung | false |
Schutzart (IP), frontseitig | IP20 |
Schutzart (NEMA) | sonstige |
Breite | 140 mm |
Höhe | 275 mm |
Tiefe | 166 mm |

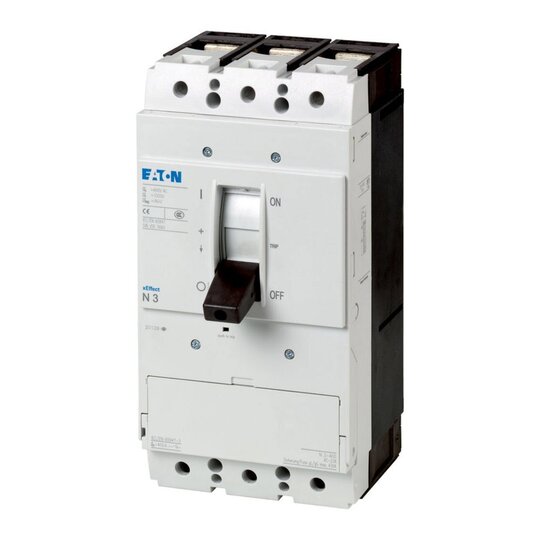

Lasttrennschalter PN..-.. erfüllen die Trenneigenschaften auch für geerdete IT-Netze. Zubehöre wie z. B. Brückenbausätze, Anschlussklemmen und Türkupplungsdrehgriffe gestatten den individuellen Einbau in die unterschiedlichsten Verteilersysteme. PN Typen nicht für Remote-Funktion geeignet. Hinweise: Hauptschaltereigenschaften einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Berührungsschutz nach VDE 0160 Teil 100.
Deeplink Produktseite
Download
(Stand: 11.11.2024)
|
