| Überlastauslöser Stromeinstellung |
10 - 16 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers |
248 - 248 A |
| Mit thermischem Schutz |
false |
| Phasenausfallempfindlich |
true |
| Auslösetechnik |
thermomagnetisch |
| Bemessungsbetriebsspannung |
690 - 690 V |
| Bemessungsdauerstrom Iu |
16 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V |
4 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
7,5 kW |
| Verlustleistung |
6,43 W |
| Anschlussart Hauptstromkreis |
Schraub-/Federzuganschluss |
| Ausführung des Betätigungselements |
Drehknopf |
| Gerätebauart |
Einbaugerät Festeinbautechnik |
| Mit integriertem Hilfsschalter |
false |
| Mit integriertem Unterspannungsauslöser |
false |
| Polzahl |
3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC |
50 kA |
| Schutzart (IP) |
IP20 |
| Höhe |
94 mm |
| Breite |
45 mm |
| Tiefe |
75 mm |

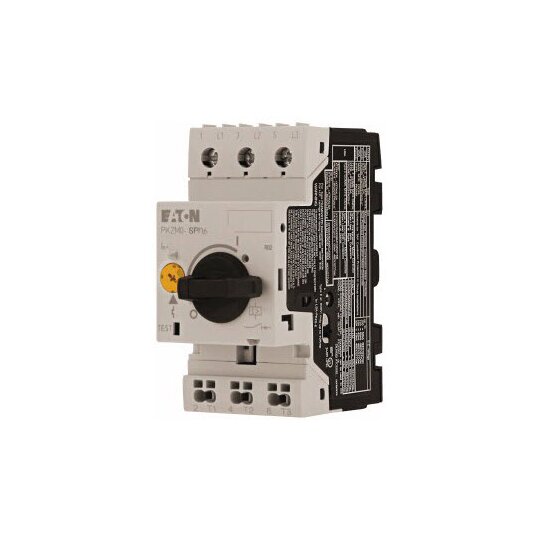

Motorschutzschalter, IEC/EN 60947, VDE 0660, Überlastauslöser = 10 - 16 A, max. 248 A, Auslösetechnik: thermomagnetisch, Mit thermischem Schutz: ja, Phasenausfallempfindlich: ja, Bemessungsdauerstrom Iu = 16 A, Bemessungsbetriebsleistung bei AC-3, 230 V = 4 kW, Bemessungsbetriebsleistung bei AC-3, 400 V = 7.5 kW, Ausführung des Betätigungselements: Drehknopf, Polzahl: 3, Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC = 50 kA, Schutzart: Gerät = IP20, Anschlussklemmen = IP00, Umgebungstemperatur: Lagerung = - 40 - 80 °C, offen = -25 - +55 °C, Energie-Einspeiserichtung nach Bedarf
