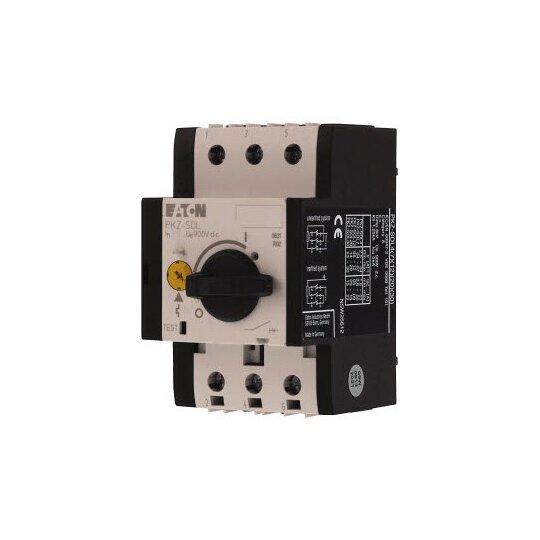

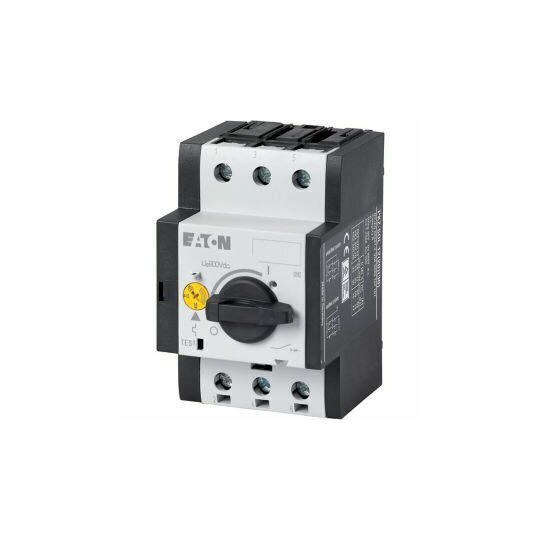

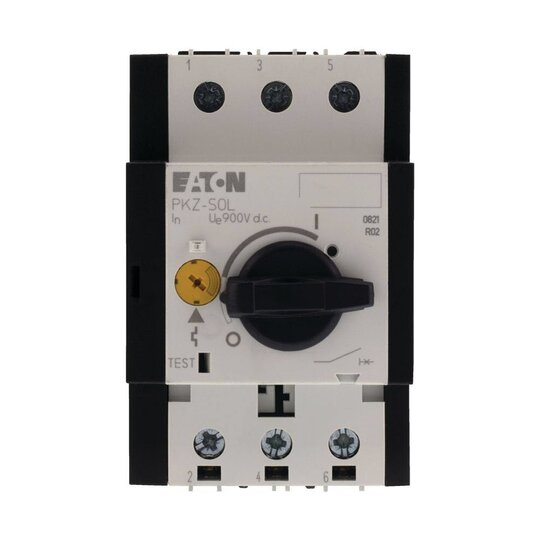

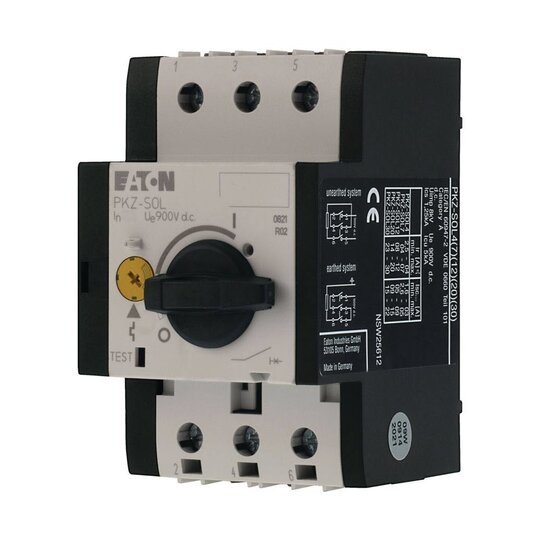

EATON PKZ-SOL12 DC-Strangschutzschalter 12A 120937
Hersteller-Nr. 120937 155693
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2712661
- EAN
- 4015081187676
- DEHA.-Nr.
- 3132920
- eClass.-Nr.
- 27370409
- Zolltarif-Nr.
- 85362010
| Bemessungsdauerstrom Iu | 12 A |
| Bemessungsspannung | 900 - 900 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 0 kA |
| Überlastauslöser Stromeinstellung | 8 - 12 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 72 - 72 A |
| Verlustleistung | 4,5 W |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz | false |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Geeignet für Hutschienenmontage | true |
| Hutschienenmontage optional | true |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Mit Ausgelöstmelder | false |
| Mit integriertem Unterspannungsauslöser | false |
| Polzahl | 2 |
| Position des Anschlusses für Hauptstromkreis | sonstige |
| Ausführung des Betätigungselements | Drehknopf |
| Komplettgerät mit Schutzeinheit | true |
| Motorantrieb integriert | false |
| Motorantrieb optional | false |
| Schutzart (IP) | IP20 |
Strangschutzschalter PKZ-SOL sind die sicherungslose Alternative zum Schutz von Photovoltaikmodulen gegen Kurzschlussströme. Mit ihrem variablen Auslösebereich, können sie optimal an den tatsächlichen Kurzschlussstrom eines Strangs angepasst werden. Unter Einsatz des optionalen verzögerten Unterspannungsauslösers P-SOL-XUV, Fernschaltung, zum Beispiel für die Feuerwehr, ist möglich.
