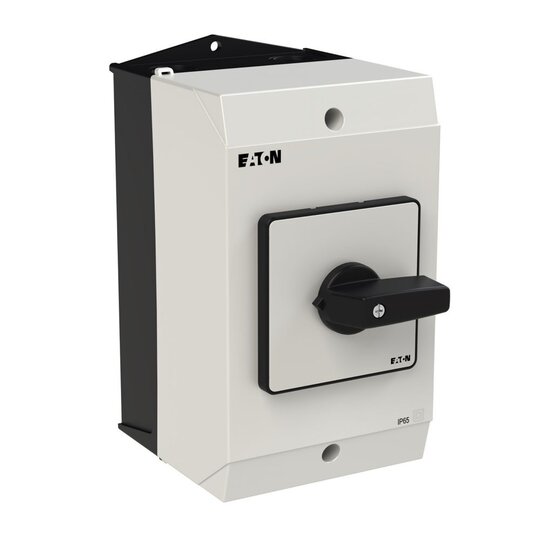

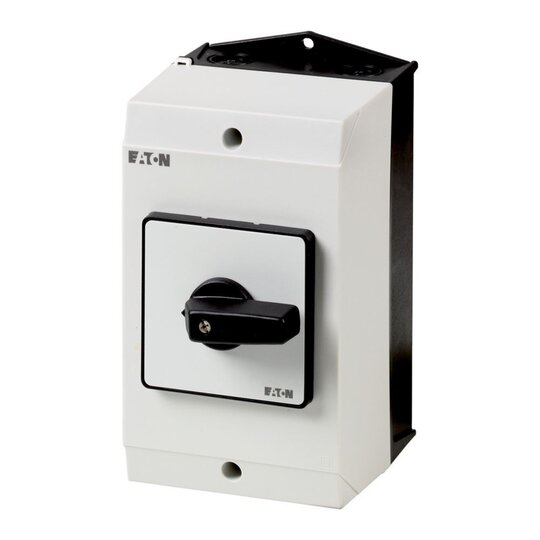

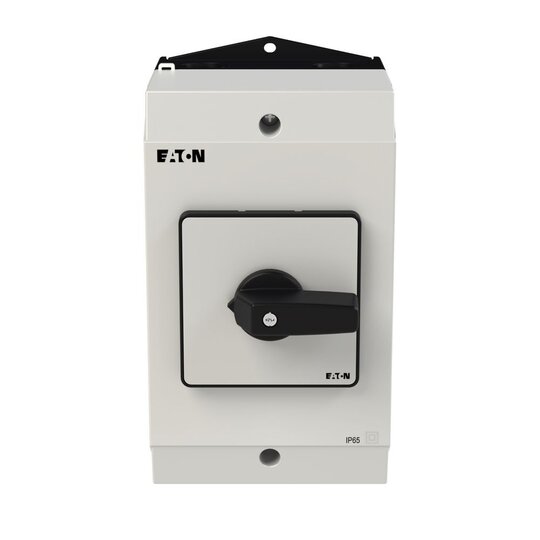

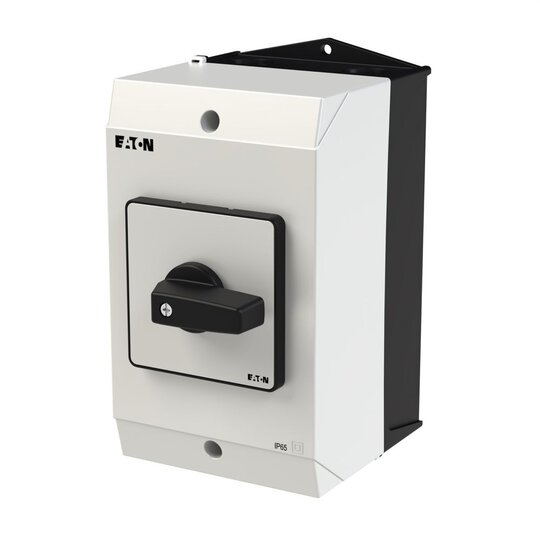

EATON P3-63/I3/N EIN-AUS-Schalter Aufbau 207355
Hersteller-Nr. 207355 153957
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2710385
- EAN
- 4015082073558
- DEHA.-Nr.
- 0048709
- eClass.-Nr.
- 27371403
- Zolltarif-Nr.
- 85365080
| Ausführung als Hauptschalter | false |
| Ausführung als Wartungs-/Reparaturschalter | false |
| Ausführung als Sicherheitsschalter | false |
| Ausführung als NOT-AUS-Einrichtung | false |
| Ausführung als Wendeschalter | false |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 690 - 690 V |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 63 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 63 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 1,26 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 37 kW |
| Schaltleistung bei 400 V | 30 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 100 kA |
| Polzahl | 4 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Motorantrieb optional | false |
| Motorantrieb integriert | false |
| Spannungsauslöser optional | false |
| Gerätebauart | Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung | true |
| Geeignet für Frontbefestigung 4-Loch | false |
| Geeignet für Frontbefestigung Zentral | false |
| Geeignet für Verteilereinbau | false |
| Geeignet für Zwischenbau | false |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | Knebel |
| Verriegelbar | false |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | false |
| Schutzart (IP), frontseitig | IP65 |
| Schutzart (NEMA) | 12 |
| Breite | 120 mm |
| Höhe | 222 mm |
| Tiefe | 152 mm |
Hauptschalter/Lasttrennschalter Ein-Aus nach IEC/EN 60947-3, 690V/63A, Schutzart Front IP65, schwarzer Griff. Trennschalter P3 haben eine sehr kompakte und robuste Bauweise. Der Handantrieb wirkt direkt auf die Verbindung der Kontakte. Die Kontakte werden beim Ausschalten zum Öffnen gezwungen. Ausführung allgemein: Isoliermaterial, Gehäuse zur Oberflächenmontage, Einbau, Zwischenbau, IVS Verteilereinbau
