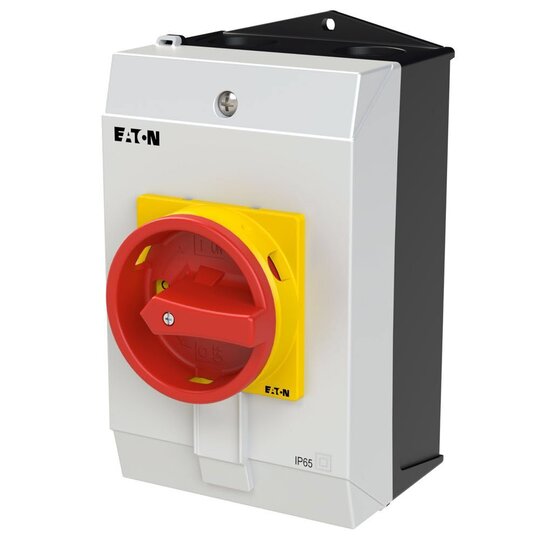

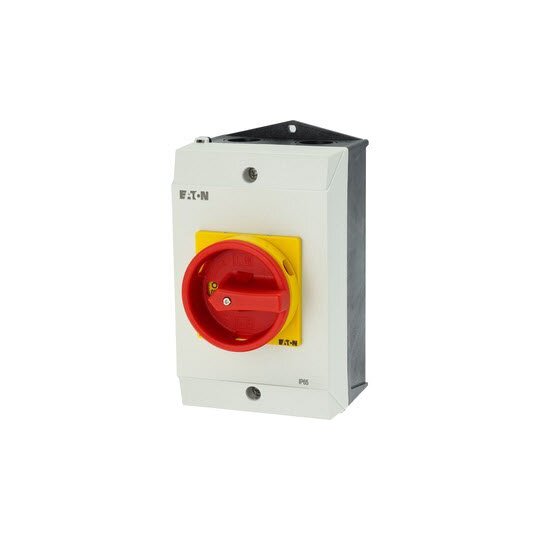

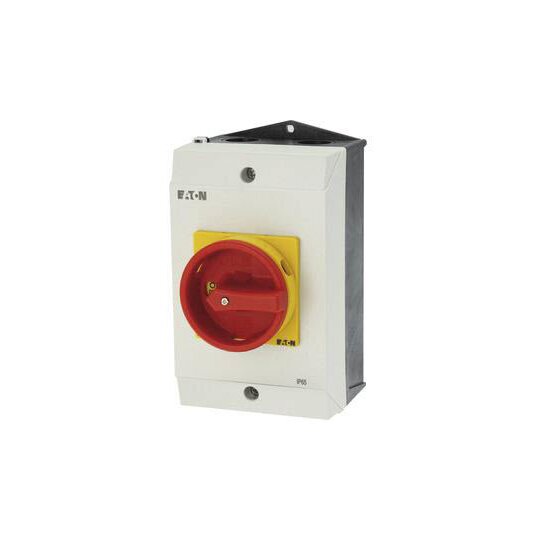

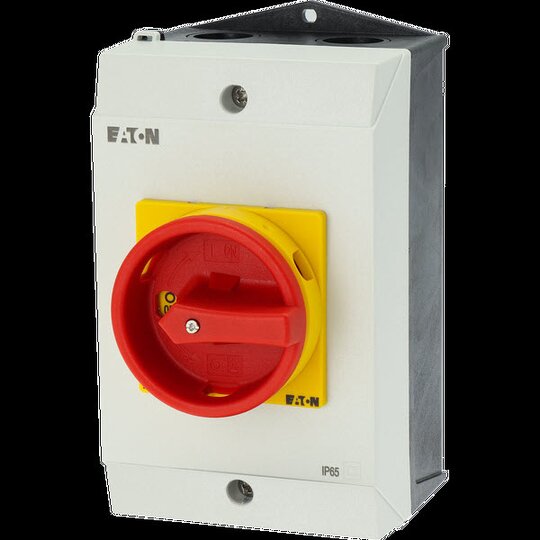

EATON P1-25/I2/SVB Hauptschalter Aufbau 207293

Hersteller-Nr. 207293 155958
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2713005
EAN
4015082072933
DEHA.-Nr.
0047860
eClass.-Nr.
27371403
Zolltarif-Nr.
85365015
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 25 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW
Bemessungskurzzeitstromfestigkeit Icw 0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 13 kW
Schaltleistung bei 400 V 13 kW
Bedingter Bemessungskurzschlussstrom Iq 80 kA
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau false
Geeignet für Zwischenbau false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Türkupplungsdrehantrieb
Verriegelbar true
Anschlussart Hauptstromkreis Schraubanschluss
Mit vormontierter Verkabelung false
Schutzart (IP), frontseitig IP65
Schutzart (NEMA) 12
Breite 100 mm
Höhe 180 mm
Tiefe 115 mm

Eaton Hauptschalter P1-25/I2/SVB


  • Anzahl Pole: 3
  • Gehäusefarbe: Gelb
  • Knopffarbe: Rot
  • Aufdruck-Motiv: OFF/ON
  • Ausführung: Hauptschalter Aufbau
  • Bestätigungsart: Not-Aus Drehschalter
  • Funktion: rastend
  • Schaltwinkel: 1 x 90 °
  • Gewinde-Maß: M4
  • Anschluss: Schrauben
  • Montageart: Aufbau
  • Schutzart: IP65


  • Elektrische Daten

  • Leistung: 13 kW
  • Schaltstrom: 25 A
  • Schaltspannung: 690 V


  • Temperaturen

  • Temperaturbereich: -25 °C bis +50 °C


  • Abmessungen

  • Höhe: 180 mm
  • Breite: 100 mm
  • Tiefe: 80 mm
