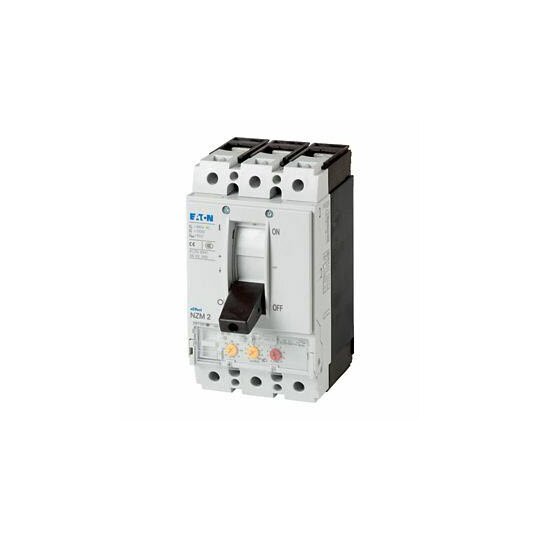

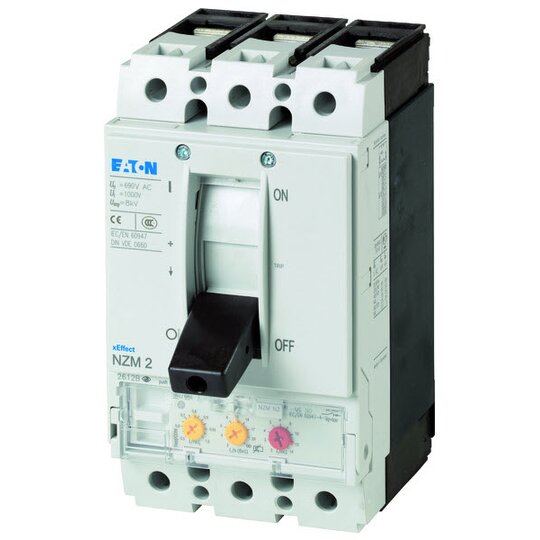

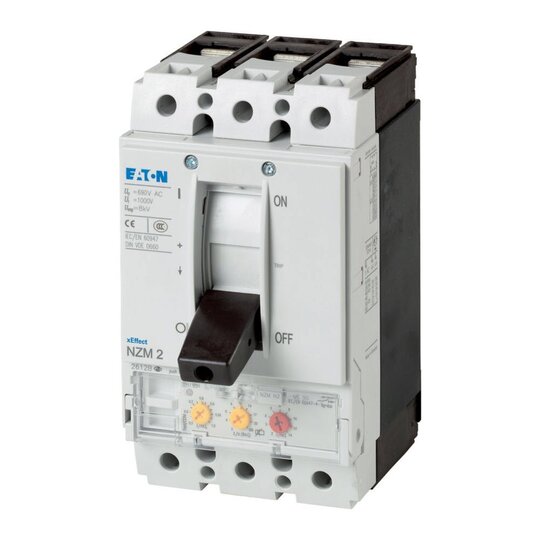

EATON NZMN2-ME90 Leistungsschalter 3p 90A 265778
1 Stück

Listenpreis
Art.-Nr.
2726872
EAN
4015082657789
Hersteller-Nr.
265778
DEHA.-Nr.
0354314
eClass.-Nr.
27370401
Zolltarif-Nr.
85362090
Überlastauslöser Stromeinstellung 45 - 90 A
Einstellbereich des unverzögerten Kurzschlussauslösers 90 - 1260 A
Mit thermischem Schutz true
Phasenausfallempfindlich true
Auslösetechnik elektronisch
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 90 A
Bemessungsbetriebsleistung bei AC-3, 230 V 22 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 45 kW
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung des Betätigungselements Kipphebel
Gerätebauart Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 35 kA
Schutzart (IP) IP20
Höhe 184 mm
Breite 105 mm
Tiefe 149 mm

Die Leistungsschalter der Serie NZM..-ME decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit elektronischem Auslöser für den Motorschutz mit Phasenausfallempfindlichkeit. Hinweise: IEC/EN 60947-4-1, IEC/EN 60947-2, Effektivwertmessung und thermisches Gedächtnis, einstellbare Trägheitsgradeinstellung tr: 2-20s bei 6xIr sowie unendlich (ohne Überlastauslöser)
