Überlastauslöser Stromeinstellung | 160 - 200 A |
Einstellbereich des unverzögerten Kurzschlussauslösers | 1600 - 2800 A |
Mit thermischem Schutz | true |
Phasenausfallempfindlich | false |
Auslösetechnik | thermomagnetisch |
Bemessungsbetriebsspannung | 690 - 690 V |
Bemessungsdauerstrom Iu | 200 A |
Bemessungsbetriebsleistung bei AC-3, 230 V | 55 kW |
Bemessungsbetriebsleistung bei AC-3, 400 V | 110 kW |
Verlustleistung | 48 W |
Anschlussart Hauptstromkreis | Schraubanschluss |
Ausführung des Betätigungselements | Kipphebel |
Gerätebauart | Einbaugerät Festeinbautechnik |
Mit integriertem Hilfsschalter | false |
Mit integriertem Unterspannungsauslöser | false |
Polzahl | 3 |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 35 kA |
Schutzart (IP) | IP20 |
Höhe | 184 mm |
Breite | 105 mm |
Tiefe | 149 mm |

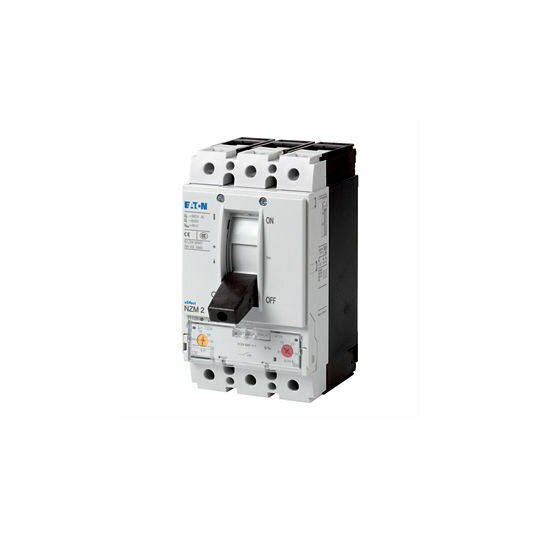

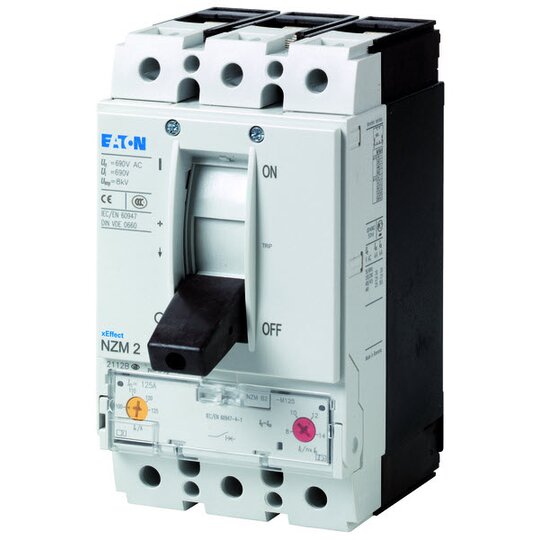

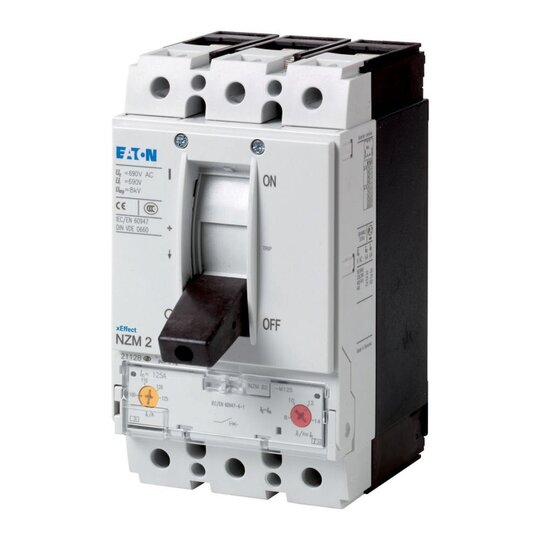

Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
