Überlastauslöser Stromeinstellung | 125 - 160 A |
Einstellbereich des unverzögerten Kurzschlussauslösers | 1280 - 2240 A |
Mit thermischem Schutz | true |
Phasenausfallempfindlich | false |
Auslösetechnik | thermomagnetisch |
Bemessungsbetriebsspannung | 690 - 690 V |
Bemessungsdauerstrom Iu | 160 A |
Bemessungsbetriebsleistung bei AC-3, 230 V | 45 kW |
Bemessungsbetriebsleistung bei AC-3, 400 V | 90 kW |
Verlustleistung | 38,4 W |
Anschlussart Hauptstromkreis | Schraubanschluss |
Ausführung des Betätigungselements | Kipphebel |
Gerätebauart | Einbaugerät Festeinbautechnik |
Mit integriertem Hilfsschalter | false |
Mit integriertem Unterspannungsauslöser | false |
Polzahl | 3 |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 35 kA |
Schutzart (IP) | IP20 |
Höhe | 184 mm |
Breite | 105 mm |
Tiefe | 149 mm |

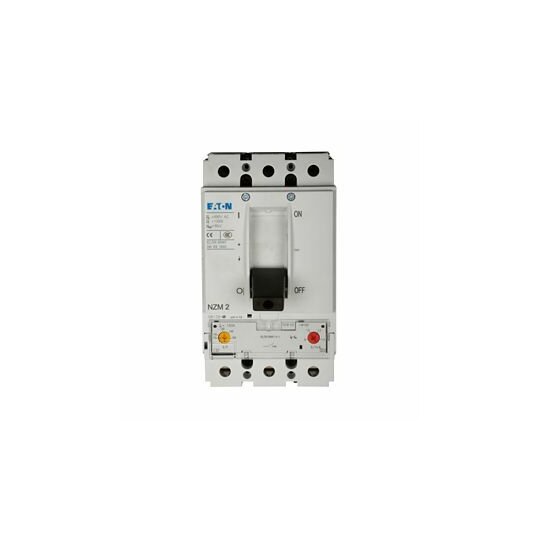

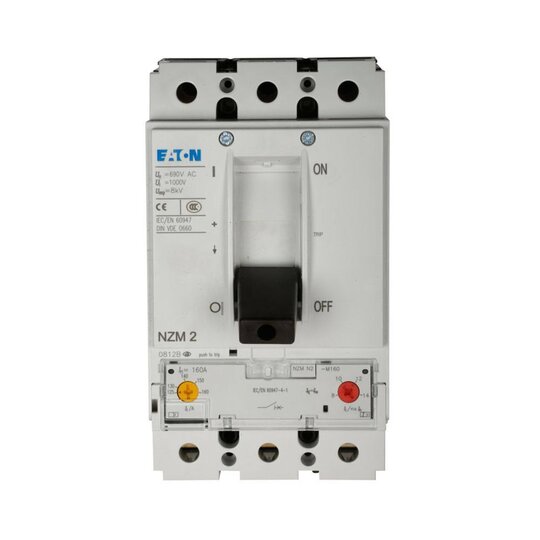

Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
