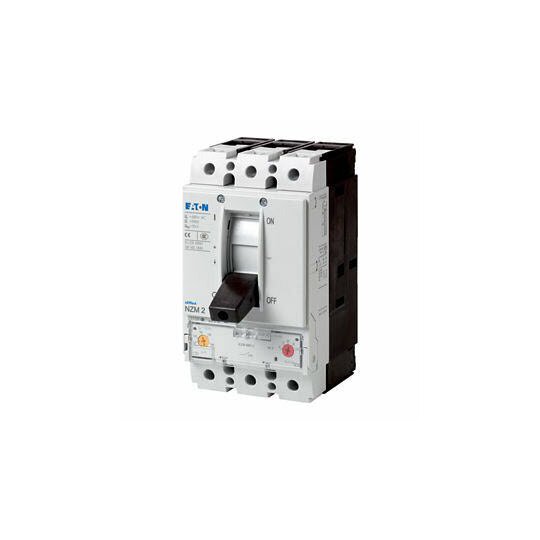

EATON NZMN2-A125-BT-NA Leistungsschalter 3p 125A Rahmenklemmen 107793
Hersteller-Nr. 107793 194007912
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2816031
- EAN
- 4015081074402
- DEHA.-Nr.
- 2746452
- eClass.-Nr.
- 27370409
- Zolltarif-Nr.
- 85362090
| Bemessungsdauerstrom Iu | 125 A |
| Bemessungsspannung | 690 - 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 50 kA |
| Überlastauslöser Stromeinstellung | 100 - 125 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 750 - 1250 A |
| Verlustleistung | 27,6 W |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz | false |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Geeignet für Hutschienenmontage | false |
| Hutschienenmontage optional | true |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Mit Ausgelöstmelder | false |
| Mit integriertem Unterspannungsauslöser | false |
| Polzahl | 3 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Ausführung des Betätigungselements | Kipphebel |
| Komplettgerät mit Schutzeinheit | true |
| Motorantrieb integriert | false |
| Motorantrieb optional | true |
| Schutzart (IP) | IP20 |
Die Leistungsschalter NZM..-A..NA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Markt geeignet. Modulare Funktionsgruppen gestalten die Montage immer flexibel. Mit thermomagnetischen Freigaben für System- und Kabelschutz. Schalter entsprechen sowohl UL/CSA- als auch IEC-Bestimmungen. Das Schaltverhalten nach IEC ist auf dem Leistungsschild enthalten. Einstellbare Überlastfreigabe Ir
