Bemessungsdauerstrom Iu | 80 A |
Bemessungsspannung | 690 - 690 V |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 50 kA |
Überlastauslöser Stromeinstellung | 80 - 80 A |
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 0 A |
Einstellbereich des unverzögerten Kurzschlussauslösers | 6 - 10 A |
Verlustleistung | 20,5 W |
Gerätebauart | Einbaugerät Festeinbautechnik |
Integrierter Erdschlussschutz | false |
Anschlussart Hauptstromkreis | Rahmenklemme |
Geeignet für Hutschienenmontage | false |
Hutschienenmontage optional | true |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Mit Ausgelöstmelder | false |
Mit integriertem Unterspannungsauslöser | false |
Polzahl | 4 |
Position des Anschlusses für Hauptstromkreis | vorne |
Ausführung des Betätigungselements | Kipphebel |
Komplettgerät mit Schutzeinheit | true |
Motorantrieb integriert | false |
Motorantrieb optional | true |
Schutzart (IP) | IP20 |

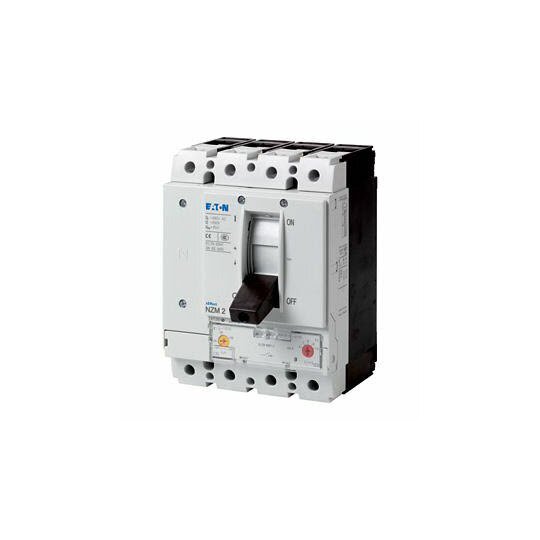

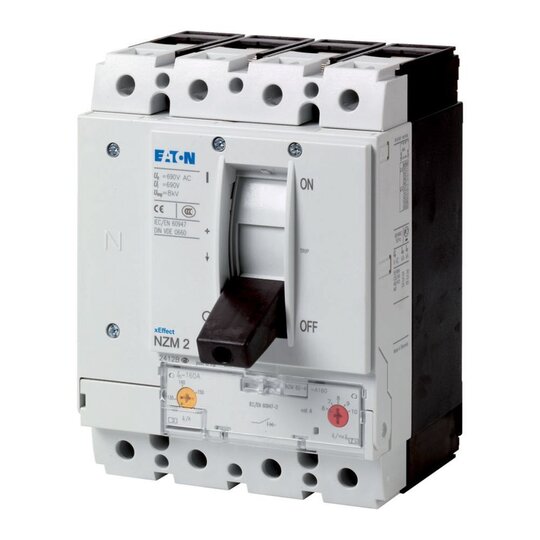

Die Leistungsschalter der Serie NZM..-AF..NA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Einsatz geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Anlagen- und Kabelschutz. Überlastauslöser fest eingestellt. Hinweise: Schalter entsprechen sowohl UL/CSA als auch IEC Bestimmungen. IEC-Schaltleistungswerte auf dem Leistungsschild enthalten.
