Überlastauslöser Stromeinstellung | 0 A |
Einstellbereich des unverzögerten Kurzschlussauslösers | 8 - 44328 A |
Mit thermischem Schutz | false |
Phasenausfallempfindlich | false |
Auslösetechnik | magnetisch |
Bemessungsbetriebsspannung | 690 - 690 V |
Bemessungsdauerstrom Iu | 100 A |
Bemessungsbetriebsleistung bei AC-3, 230 V | 30 kW |
Bemessungsbetriebsleistung bei AC-3, 400 V | 45 kW |
Verlustleistung | 16,9 W |
Anschlussart Hauptstromkreis | sonstige |
Ausführung des Betätigungselements | Kipphebel |
Gerätebauart | Einbaugerät Festeinbautechnik |
Mit integriertem Hilfsschalter | false |
Mit integriertem Unterspannungsauslöser | false |
Polzahl | 3 |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 35 kA |
Schutzart (IP) | IP20 |
Höhe | 145 mm |
Breite | 90 mm |
Tiefe | 88 mm |

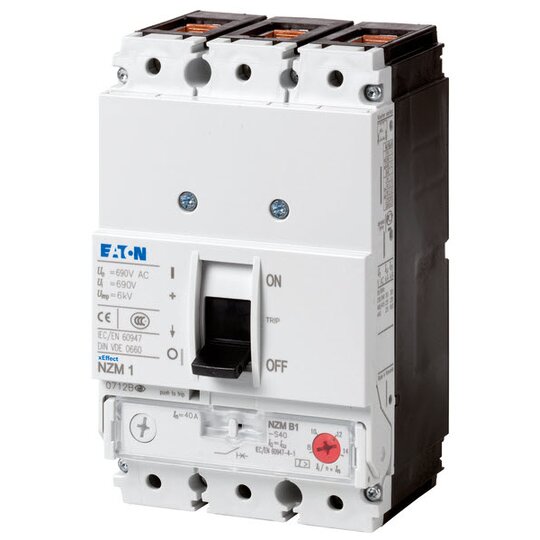

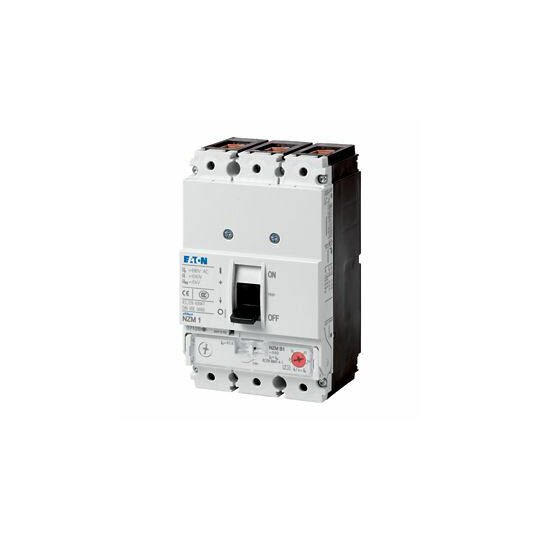

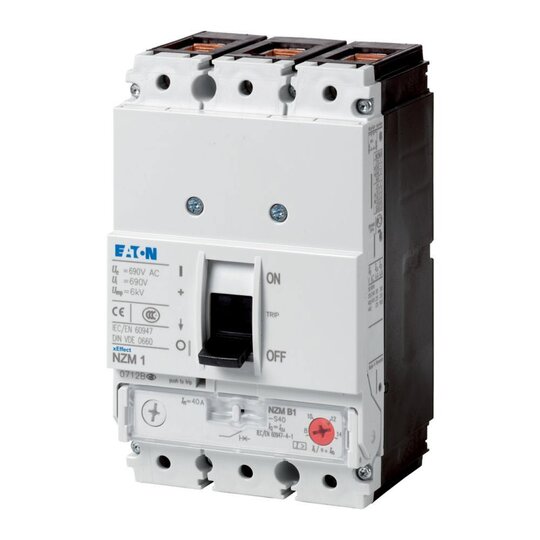

Die Leistungsschalter der Serie NZM..-S decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit magnetischem Kurzschlussauslöser in Verbindung mit Motorschutzrelais, mit Kurzschlussauslöser ohne Überlastauslöser. Hinweise: Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
