Überlastauslöser Stromeinstellung | 175 - 350 A |
Einstellbereich des unverzögerten Kurzschlussauslösers | 350 - 4900 A |
Mit thermischem Schutz | true |
Phasenausfallempfindlich | true |
Auslösetechnik | elektronisch |
Bemessungsbetriebsspannung | 690 - 690 V |
Bemessungsdauerstrom Iu | 350 A |
Bemessungsbetriebsleistung bei AC-3, 230 V | 110 kW |
Bemessungsbetriebsleistung bei AC-3, 400 V | 200 kW |
Anschlussart Hauptstromkreis | Schraubanschluss |
Ausführung des Betätigungselements | Kipphebel |
Gerätebauart | Einbaugerät Festeinbautechnik |
Mit integriertem Hilfsschalter | false |
Mit integriertem Unterspannungsauslöser | false |
Polzahl | 3 |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 130 kA |
Schutzart (IP) | IP20 |
Höhe | 275 mm |
Breite | 140 mm |
Tiefe | 166 mm |

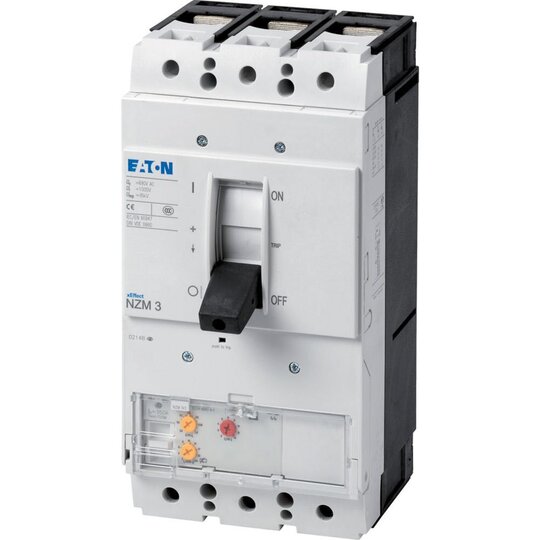

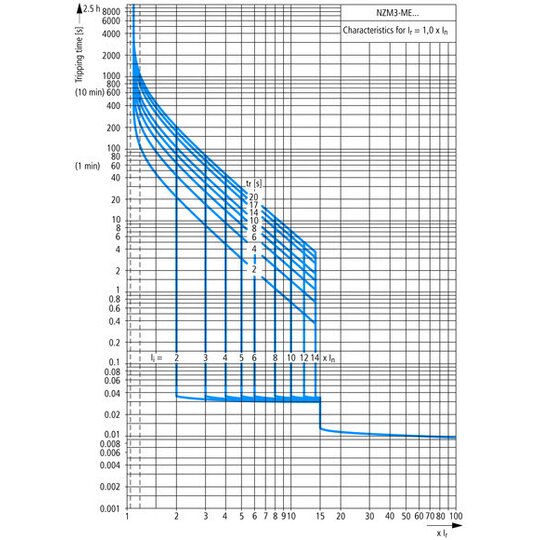

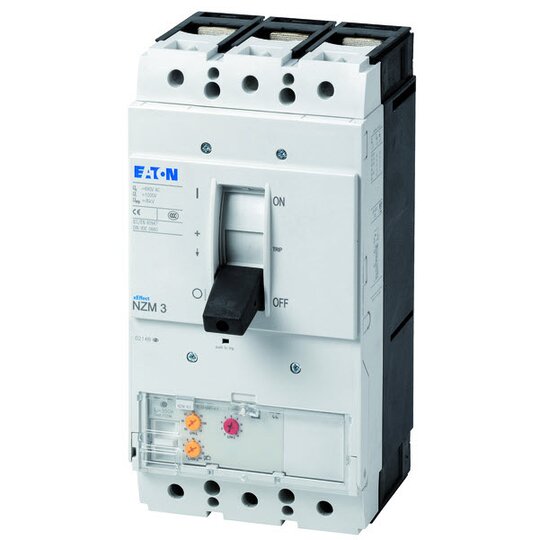

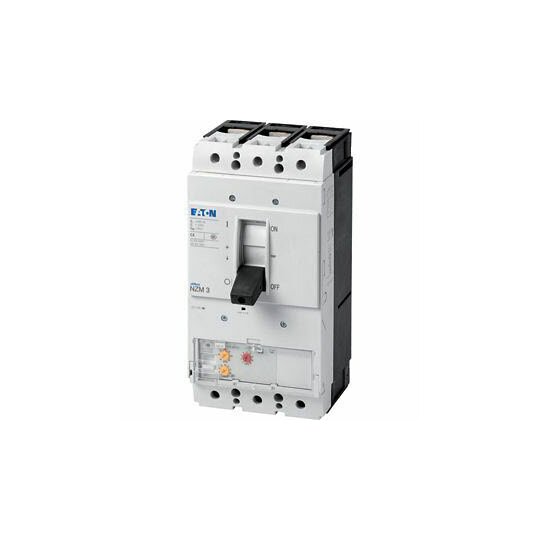

Die Leistungsschalter der Serie NZM..-ME decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit elektronischem Auslöser für den Motorschutz mit Phasenausfallempfindlichkeit. Hinweise: IEC/EN 60947-4-1, IEC/EN 60947-2, Effektivwertmessung und thermisches Gedächtnis, einstellbare Trägheitsgradeinstellung tr: 2-20s bei 6xIr sowie unendlich (ohne Überlastauslöser)
