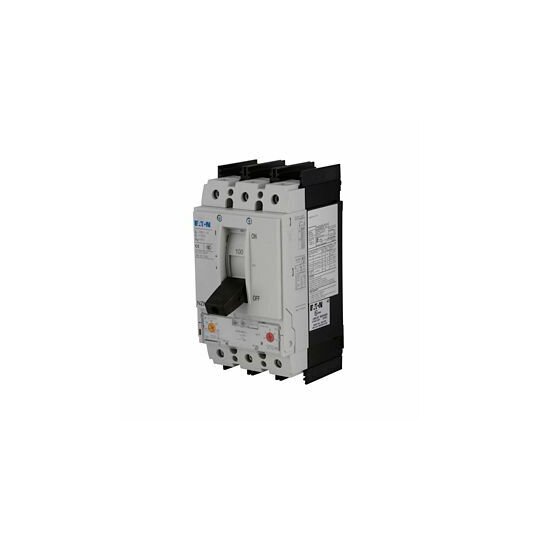

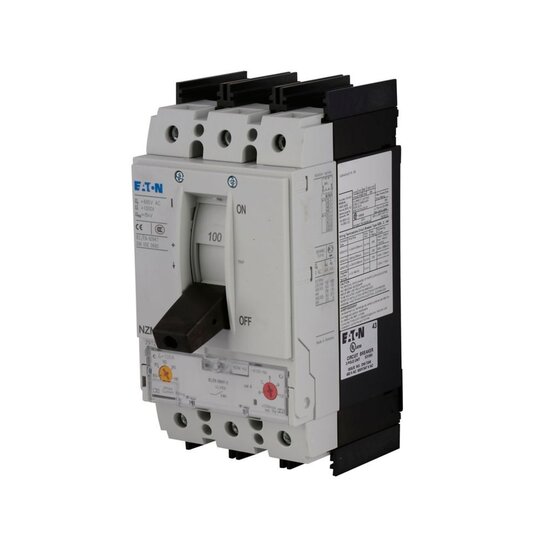

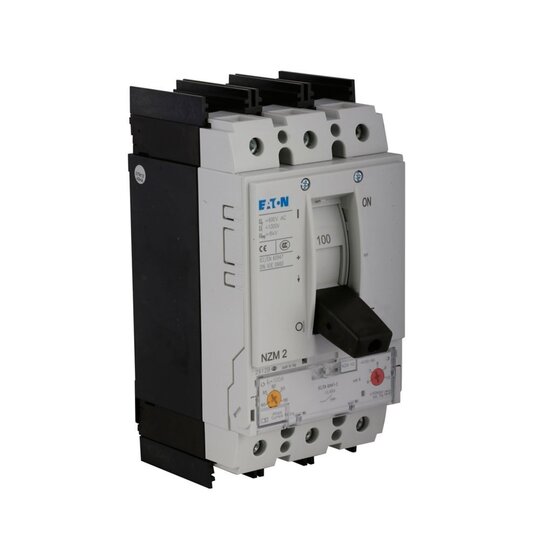

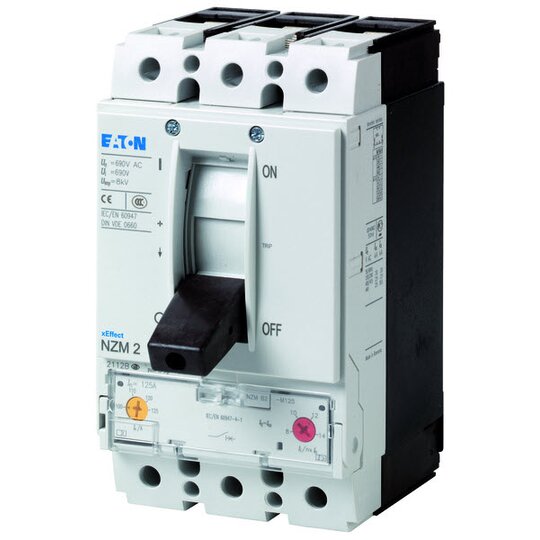

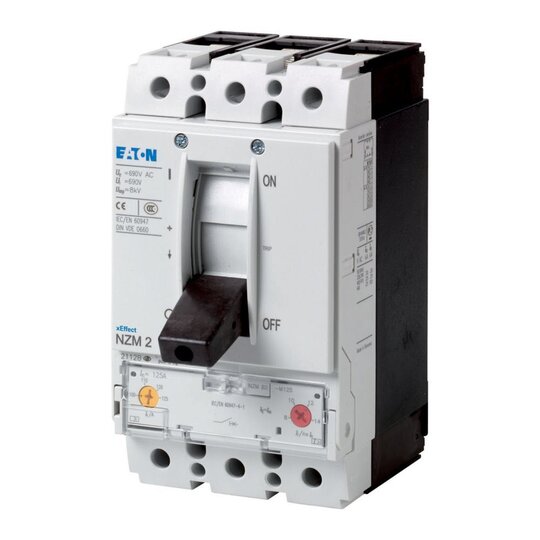

EATON NZMH2-M160 Leistungsschalter 3p 160A 281308
1 Stück

Listenpreis
Art.-Nr.
2730024
EAN
4015082813086
Hersteller-Nr.
281308
DEHA.-Nr.
1379550
eClass.-Nr.
27370401
Zolltarif-Nr.
85362090
Überlastauslöser Stromeinstellung 125 - 160 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1280 - 2240 A
Mit thermischem Schutz true
Phasenausfallempfindlich false
Auslösetechnik thermomagnetisch
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 160 A
Bemessungsbetriebsleistung bei AC-3, 230 V 45 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 75 kW
Verlustleistung 38,4 W
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung des Betätigungselements Kipphebel
Gerätebauart Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 130 kA
Schutzart (IP) IP20
Höhe 184 mm
Breite 105 mm
Tiefe 149 mm

Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
