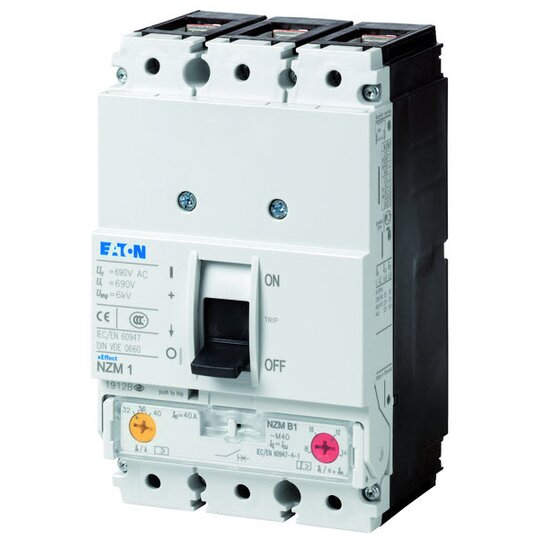

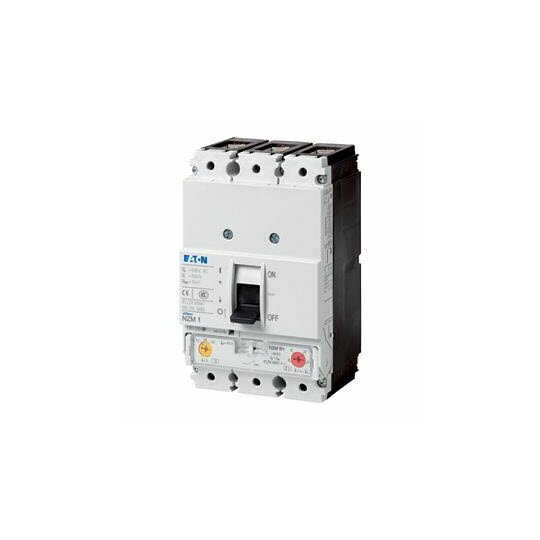

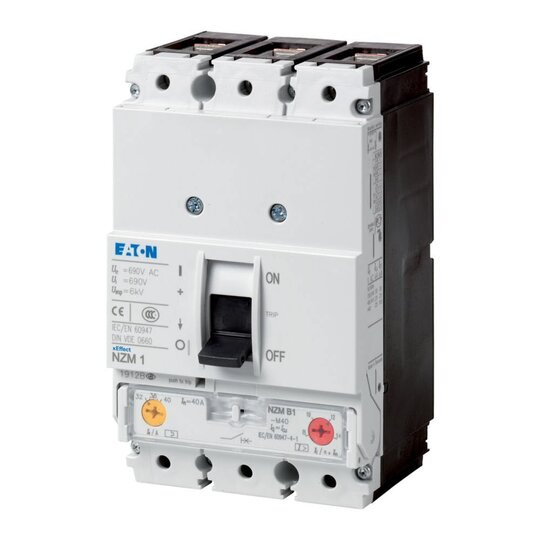

EATON NZMH1-M63 Leistungsschalter 3p 63A Motorschutz 115452
Hersteller-Nr. 115452 50547222
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2783626
- EAN
- 4015081151929
- DEHA.-Nr.
- 2989152
- eClass.-Nr.
- 27370401
- Zolltarif-Nr.
- 85362010
| Überlastauslöser Stromeinstellung | 50 - 63 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 504 - 882 A |
| Mit thermischem Schutz | true |
| Phasenausfallempfindlich | true |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsspannung | 690 - 690 V |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 18,5 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Verlustleistung | 14,9 W |
| Anschlussart Hauptstromkreis | sonstige |
| Ausführung des Betätigungselements | Kipphebel |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Mit integriertem Hilfsschalter | false |
| Mit integriertem Unterspannungsauslöser | false |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 35 kA |
| Schutzart (IP) | IP20 |
| Höhe | 145 mm |
| Breite | 90 mm |
| Tiefe | 88 mm |
Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Modulare Funktionsgruppen gestalten die Montage immer flexibel. Mit thermomagnetischen Auslösern für den Motorschutz. Hinweise: Mit Phasenausfallempfindlichkeit, Auslöseklasse 10 A, IEC/EN 60947-4-1, Leistungsschalter IEC/EN 60947-2 erfüllen alle Anforderungen der Schaltkategorie AC-3.
