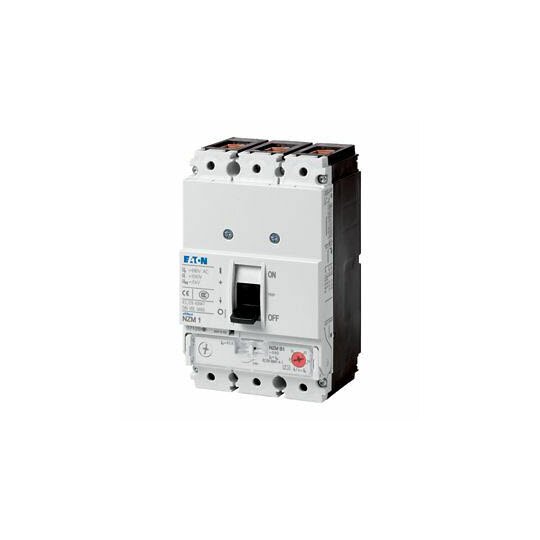

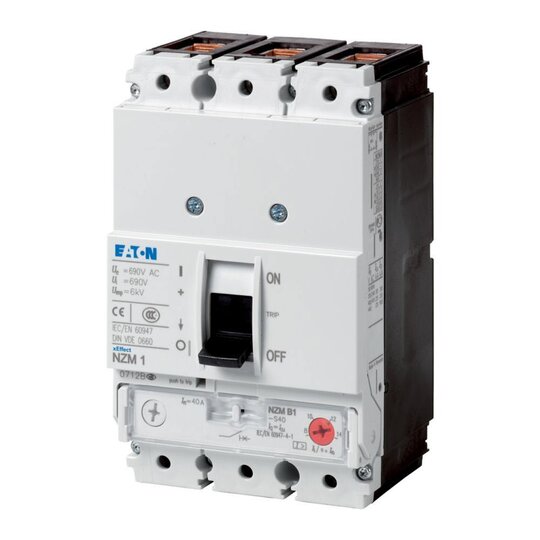

EATON NZMB1-S80 Leistungsschalter 3p 80A 265729
1 Stück

Listenpreis
Art.-Nr.
2726861
EAN
4015082657291
Hersteller-Nr.
265729
DEHA.-Nr.
0354264
eClass.-Nr.
27370401
Zolltarif-Nr.
85362090
Überlastauslöser Stromeinstellung 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers 8 - 44328 A
Mit thermischem Schutz false
Phasenausfallempfindlich false
Auslösetechnik magnetisch
Bemessungsbetriebsspannung 440 - 440 V
Bemessungsdauerstrom Iu 80 A
Bemessungsbetriebsleistung bei AC-3, 230 V 22 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 45 kW
Verlustleistung 10,8 W
Anschlussart Hauptstromkreis sonstige
Ausführung des Betätigungselements Kipphebel
Gerätebauart Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 18,5 kA
Schutzart (IP) IP20
Höhe 145 mm
Breite 90 mm
Tiefe 88 mm

Die Leistungsschalter der Serie NZM..-S decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit magnetischem Kurzschlussauslöser in Verbindung mit Motorschutzrelais, mit Kurzschlussauslöser ohne Überlastauslöser. Hinweise: Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
