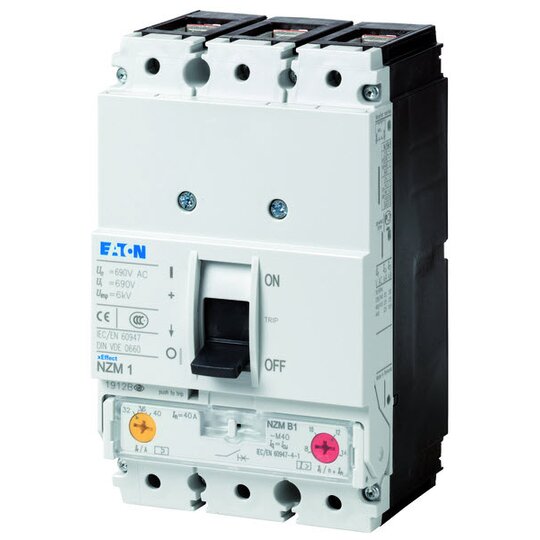

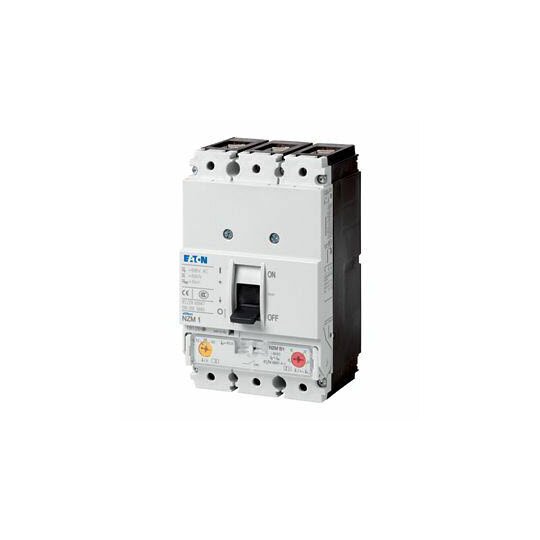

EATON NZMB1-M100 Leistungsschalter 3p 100A 265714
1 Stück

Listenpreis
Art.-Nr.
2724411
EAN
4015082657147
Hersteller-Nr.
265714
DEHA.-Nr.
0354249
eClass.-Nr.
27370401
Zolltarif-Nr.
85362090
Überlastauslöser Stromeinstellung 80 - 100 A
Einstellbereich des unverzögerten Kurzschlussauslösers 800 - 1250 A
Mit thermischem Schutz true
Phasenausfallempfindlich true
Auslösetechnik thermomagnetisch
Bemessungsbetriebsspannung 440 - 440 V
Bemessungsdauerstrom Iu 100 A
Bemessungsbetriebsleistung bei AC-3, 230 V 30 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 55 kW
Verlustleistung 23,9 W
Anschlussart Hauptstromkreis sonstige
Ausführung des Betätigungselements Kipphebel
Gerätebauart Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 18,5 kA
Schutzart (IP) IP20
Höhe 145 mm
Breite 90 mm
Tiefe 88 mm

Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: mit Phasenausfallempfindlichkeit, Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
