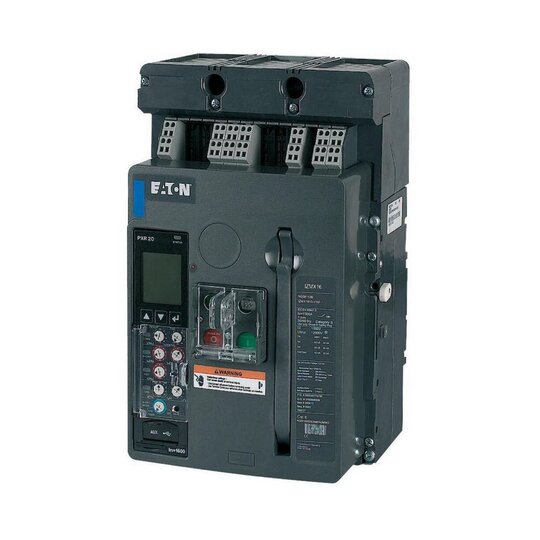

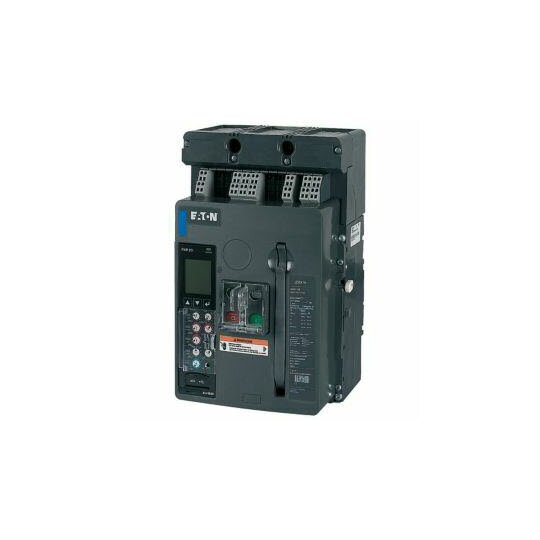

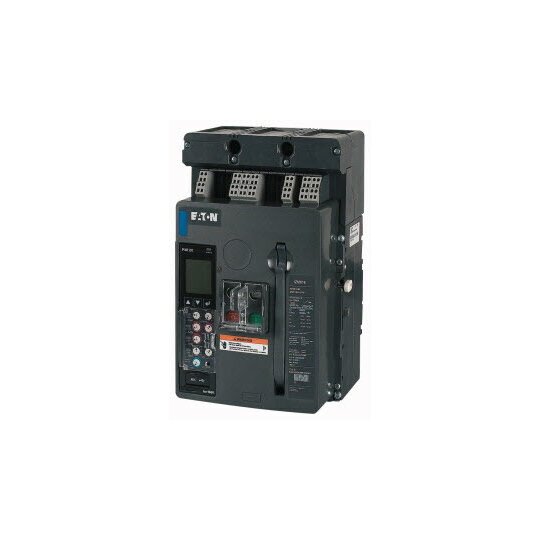

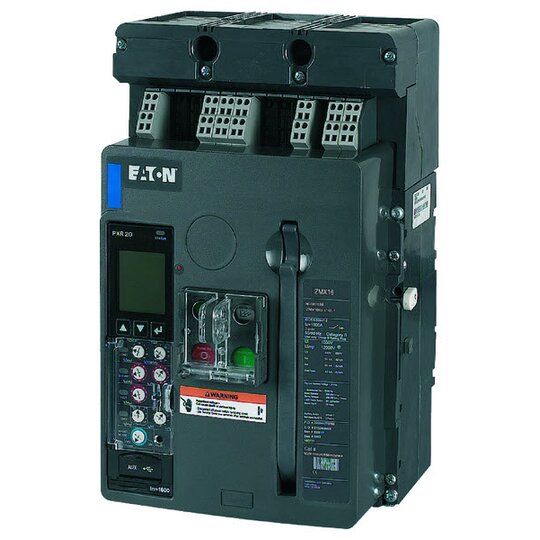

EATON IZMX16N3-V16F-1 Leistungsschalter 3p 1600A 50kA selektiv Festeinb. 183335

Hersteller-Nr. 183335 171393
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2731561
EAN
4015081789238
DEHA.-Nr.
5028255
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 1600 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 50 kA
Überlastauslöser Stromeinstellung 640 - 1600 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers 960 - 16000 A
Einstellbereich des unverzögerten Kurzschlussauslösers 3200 - 24000 A
Verlustleistung 235 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schienenanschluss
Geeignet für Hutschienenmontage false
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 2
Mit Ausgelöstmelder true
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis hinten
Ausführung des Betätigungselements Drucktaster
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP31

Leistungsschalter IZMX16 (Offene Leistungsschalter/Trennschalter), 3-polig, Strombereich: Bis zu 4000 A, Bemessungsstrom = Bemessungsdauerstrom (In = Iu): 1600 A, bis 440 V 50/60 Hz (Icu): 50 kA, bis 440 V 50/60 Hz (Ics): 50 kA, Überlastauslöser, min. (Ir): 640 A, Überlastauslöser, max. (Ir): 1600 A, Installationsart: Festeinbau, Norm/Zulassung: IEC, Schutzfunktion: Selektivschutz
