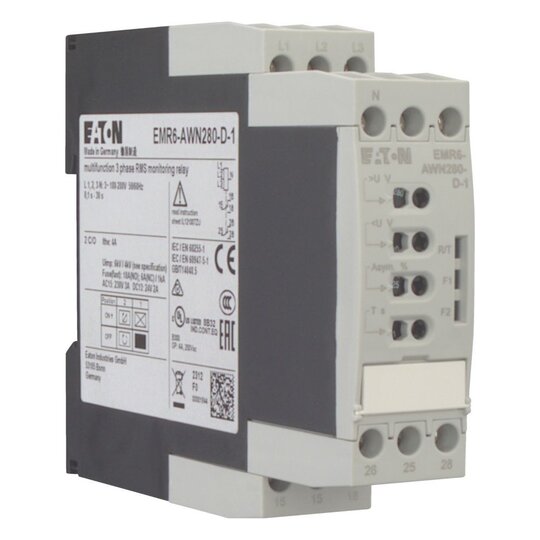

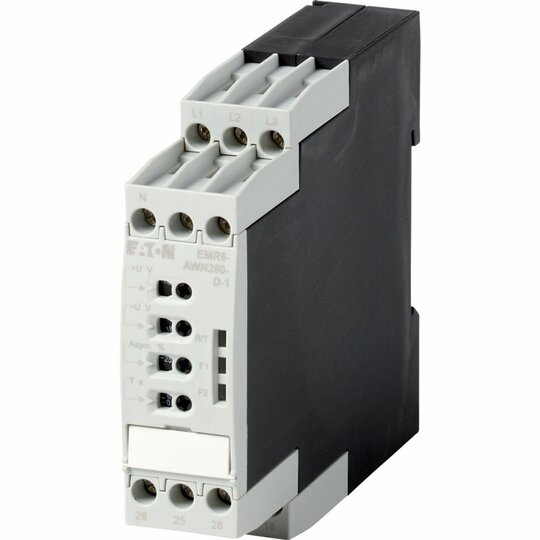

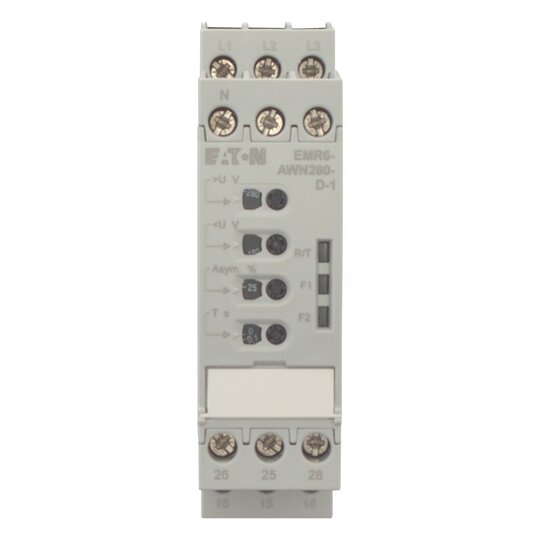

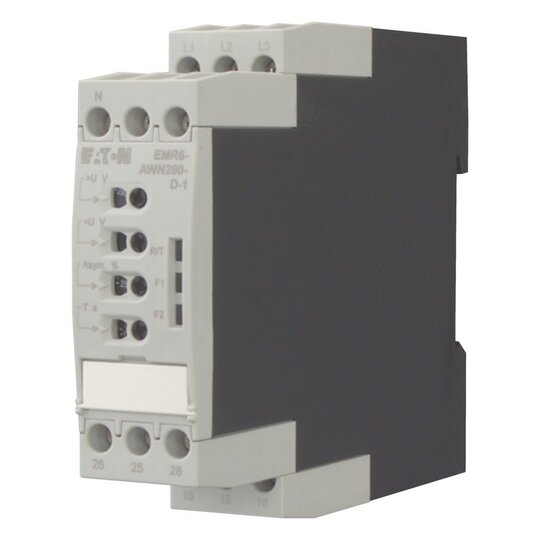

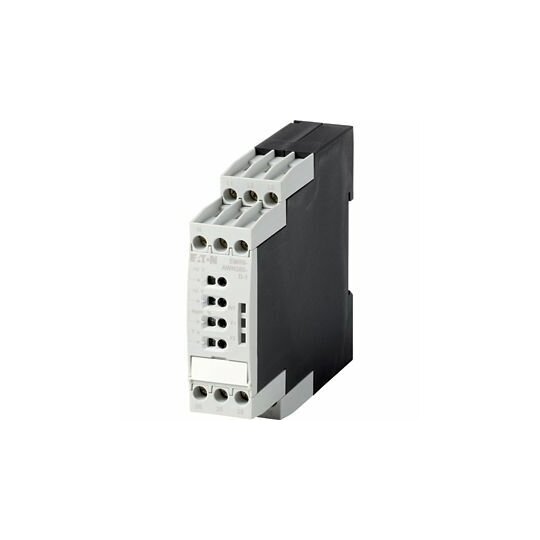

EATON EMR6-AWN280-D-1 Phasenwächter, multifunktional, 180 - 280 V AC 184770

Hersteller-Nr. 184770 1509596
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2780704
EAN
4015081788064
DEHA.-Nr.
5617508
eClass.-Nr.
27371803
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Schraubanschluss
Mit abnehmbaren Klemmen false
Externe Stromversorgung erforderlich false
Spannungsart der Versorgungsspannung AC
Versorgungsspannung bei AC 50 Hz 180 - 280 V
Versorgungsspannung bei AC 60 Hz 180 - 280 V
Funktion Phasenfolgeüberwachung true
Funktion Phasenausfallerkennung true
Funktion Unterspannungserkennung true
Funktion Überspannungserkennung true
Funktion Asymmetrieerkennung true
Spannungsmessbereich 180 - 280 V
Min. einstellbare Ansprechverzögerungszeit 0,1 s
Max. zulässige Ansprechverzögerungszeit 30 s
Min. einstellbare Rückfallverzögerungszeit 0,1 s
Max. zulässige Rückfallverzögerungszeit 30 s
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 2
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 180 - 280 V
Betriebsspannung bei AC 60 Hz 180 - 280 V
Bemessungsschaltstrom 4 A
Breite 22,5 mm
Höhe 85,6 mm
Tiefe 103,7 mm

Phasenwächter, Sortiment: Mess- und Überwachungsrelais EMR, multifunktional, Spannungsversorgung aus Messkreis, Ansprech-/Rückfallverzögerung: keine = 0 oder einstellbar 0.1 - 30 s, Schwellwerte und Asymmetrie einstellbar 2 - 25 % vom Mittelwert der Phasenspannungen, Auch für Einphasennetze geeignet., Überwachungsspannung je Phase: UN= 180 - 280 V AC, 50/60 Hz V AC, Überwachung von: Phasenfolge (deaktivierbar), Phasenausfall, Überspannung, Unterspannung, Asymmetrie, Neutralleiterbruch, Versorgungsspannung: 180 - 280 V AC, 50/60 Hz, Einbaulage: beliebig, Befestigung: Schnappbefestigung Hutschiene IEC/EN 60715, Breite: 22.5 mm, Normen und Bestimmungen: IEC, UL, CSA, CCC, GL

3D / BIM Objekt

Download (Stand: 14.08.2025)

3D / BIM Objekt

Download (Stand: 14.08.2025)

3D / BIM Objekt

Download (Stand: 14.08.2025)

Anschlussbild

Download (Stand: 14.08.2025)

Anschlussbild

Download (Stand: 14.08.2025)

DOC CE-Erklärung

Download (Stand: 14.08.2025)

DOC CE-Erklärung

Download (Stand: 14.08.2025)

Deeplink Produktseite

Download (Stand: 14.08.2025)

Maßzeichnung

Download (Stand: 14.08.2025)

Montageanleitung

Download (Stand: 14.08.2025)

Verkaufsprospekt

Download (Stand: 14.08.2025)

Verkaufsprospekt

Download (Stand: 14.08.2025)
