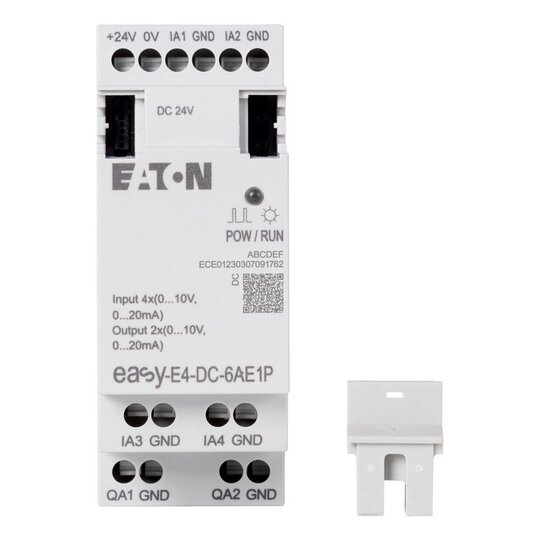

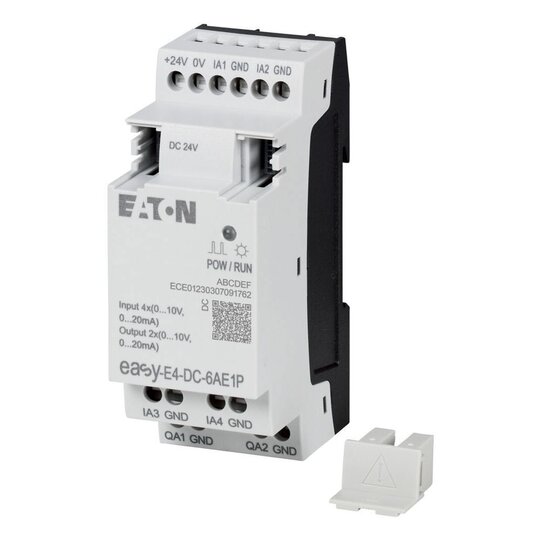

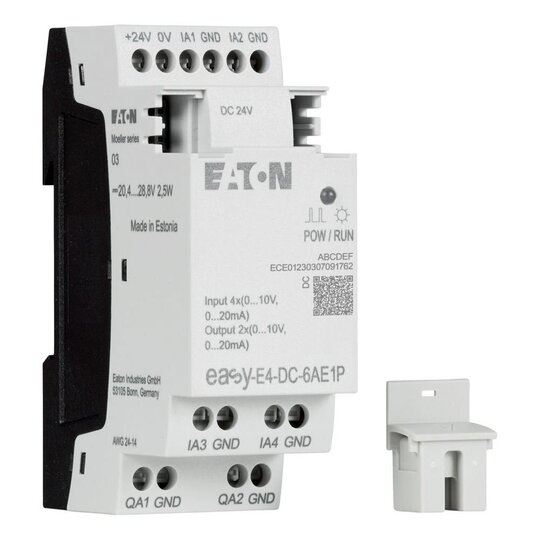

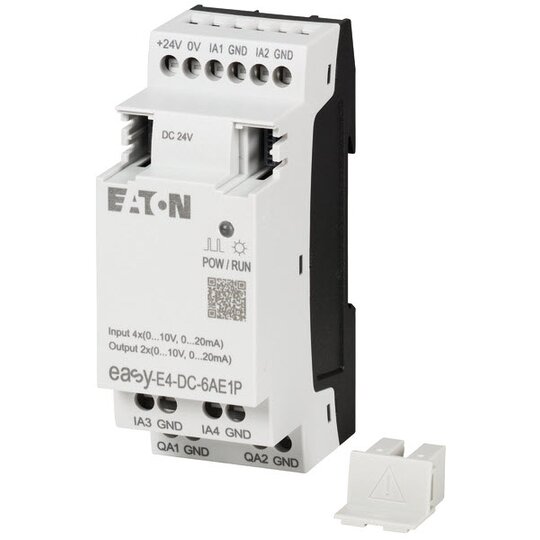

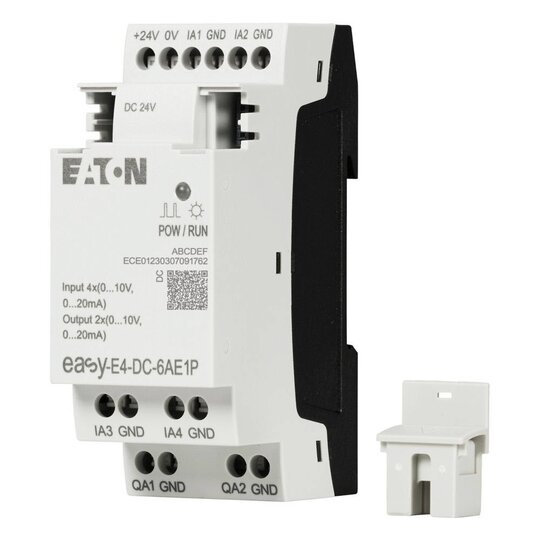

EATON EASY-E4-DC-6AE1P Erweiterungsmodul analog 2TE(Push-In Klemmen) 197516
1 Stück

Listenpreis
Art.-Nr.
2783638
EAN
4015081940943
Hersteller-Nr.
197516
DEHA.-Nr.
6003534
eClass.-Nr.
27242216
Zolltarif-Nr.
85371091
Versorgungsspannung bei AC 50 Hz 0 V
Versorgungsspannung bei AC 60 Hz 0 V
Versorgungsspannung bei DC 20.4 - 28.8 V
Spannungsart der Versorgungsspannung DC
Schaltstrom 0 A
Leistungsaufnahme 2,5 W
Anzahl der analogen Eingänge 4
Anzahl der analogen Ausgänge 2
Anzahl der digitalen Eingänge 0
Anzahl der digitalen Ausgänge 0
Mit Relaisausgang false
Anzahl der HW-Schnittstellen Industrial Ethernet 0
Anzahl der Schnittstellen PROFINET 0
Anzahl der HW-Schnittstellen seriell RS-232 0
Anzahl der HW-Schnittstellen seriell RS-422 0
Anzahl der HW-Schnittstellen seriell RS-485 0
Anzahl der HW-Schnittstellen seriell TTY 0
Anzahl der HW-Schnittstellen USB 0
Anzahl der HW-Schnittstellen parallel 0
Anzahl der HW-Schnittstellen Wireless 0
Anzahl der HW-Schnittstellen sonstige 0
Mit optischer Schnittstelle false
Unterstützt Protokoll für EtherCAT false
Unterstützt Protokoll für TCP/IP false
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für KNX false
Unterstützt Protokoll für MODBUS true
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für sonstige Bussysteme false
Funkstandard Bluetooth false
Funkstandard WLAN 802.11 false
Funkstandard GPRS false
Funkstandard GSM false
Funkstandard UMTS false
IO-Link Master false
Redundanzfähigkeit false
Mit Display false
Schutzart (IP) IP20
Grundgerät false
Erweiterbar false
Erweiterungsgerät false
Mit Zeitschaltuhr false
Tragschienenmontage möglich true
Wand-/Direktmontage möglich false
Fronteinbau möglich false
Rack-Montage möglich false
Geeignet für Sicherheitsfunktionen false
SIL nach IEC 61508 ohne
Performance Level nach EN ISO 13849-1 ohne
Zugehöriges Betriebsmittel (Ex ia) false
Zugehöriges Betriebsmittel (Ex ib) false
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Zertifiziert für UL-Gefahrenbereich Klasse I true
Zertifiziert für UL-Gefahrenbereich Klasse II false
Zertifiziert für UL-Gefahrenbereich Klasse III false
Zertifiziert für UL-Gefahrenbereich Division 1 false
Zertifiziert für UL-Gefahrenbereich Division 2 true
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) true
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) true
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) true
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) true
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) false
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) false
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) false
Breite 36 mm
Höhe 90 mm
Tiefe 58 mm

Ein-/Ausgangserweiterung für die Steuerrelais der Serie easyE4 mit einer Bemessungsbetriebsspannung von 24 VDC. Diese Erweiterung stellt zur Verfügung: 4 analoge Eingänge die wahlweise nutzbar sind als Spannungseingänge (0-10V) oder Stromeingänge (0/4-20mA) und 2 analoge Ausgänge die wahlweise nutzbar sind als Spannungsausgänge (0-10 V) oder Stromausgänge (0/4-20 mA). Die Anschlüsse erfolgen per Push-In-Klemmen. Die Verbindung zum Steuerrelais oder einer anderen Erweiterung der Serie easyE4 erfolgt mittels Verbindungsstecker EASY-E4-CONNECT1 (Artikel 197225) der im Lieferumfang enthalten ist.
