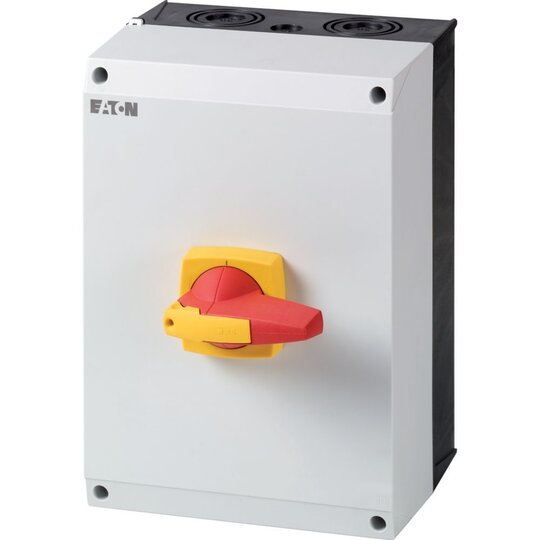

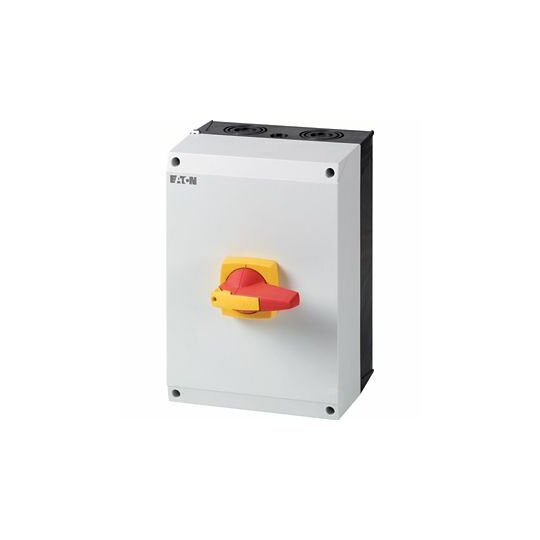

EATON DMM-125/3N/I5/P-R Lasttrennschal. 3p+N 125A Drehgriff rot Aufbau 172848
1 Stück

Listenpreis
Art.-Nr.
2780908
EAN
4015081694303
Hersteller-Nr.
172848
DEHA.-Nr.
4197557
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 125 A
Bemessungsdauerstrom bei AC-23, 400 V 66 A
Bemessungsdauerstrom bei AC-21, 400 V 125 A
Bemessungsbetriebsleistung bei AC-3, 400 V 0 kW
Bemessungskurzzeitstromfestigkeit Icw 2,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 30 kW
Schaltleistung bei 400 V 0 kW
Bedingter Bemessungskurzschlussstrom Iq 50 kA
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau false
Geeignet für Zwischenbau false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Schraubanschluss
Mit vormontierter Verkabelung false
Schutzart (IP), frontseitig IP65
Schutzart (NEMA) 12
Breite 200 mm
Höhe 160 mm
Tiefe 280 mm
Breite in Teilungseinheiten 6

Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DMM, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Hinweis: im CI-K5-Gehäuse, Information zum Lieferumfang: Hilfsschalterkontakt nachrüstbar., 3-polig + N, Hinweis: 1 Bügelschloss, 5 mm, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 59 kW, Bemessungsdauerstrom: Iu = 125 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
