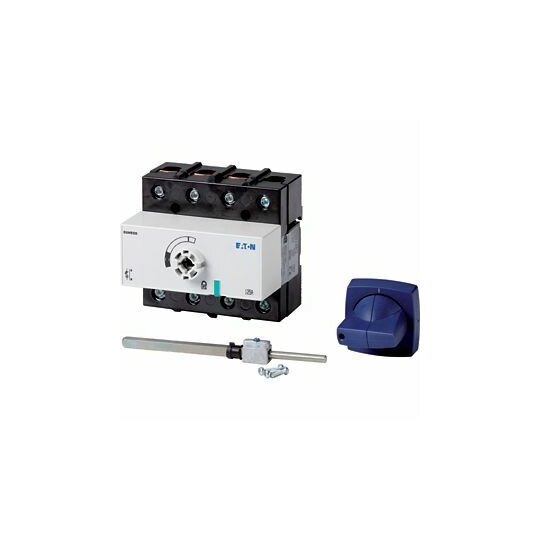

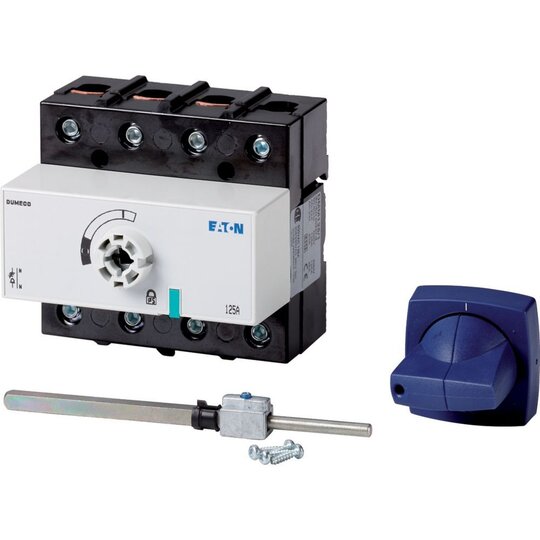

EATON DMM-125/1+CM Lasttrennschalter 3p+N 125A Drehgriff bl Einbau 1314206
1 Stück

Listenpreis
Art.-Nr.
2736259
EAN
8711426371057
Hersteller-Nr.
1314206
DEHA.-Nr.
3509509
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 125 A
Bemessungsdauerstrom bei AC-23, 400 V 66 A
Bemessungsdauerstrom bei AC-21, 400 V 125 A
Bemessungsbetriebsleistung bei AC-3, 400 V 0 kW
Bemessungskurzzeitstromfestigkeit Icw 2,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 30 kW
Schaltleistung bei 400 V 0 kW
Bedingter Bemessungskurzschlussstrom Iq 50 kA
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau true
Geeignet für Zwischenbau true
Farbe des Betätigungselements sonstige
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar false
Anschlussart Hauptstromkreis Schraubanschluss
Mit vormontierter Verkabelung false
Schutzart (IP), frontseitig IP20
Schutzart (NEMA) sonstige
Breite 190 mm
Höhe 80 mm
Tiefe 220 mm
Breite in Teilungseinheiten 6

Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DMM, mit blauem Drehgriff (Typ C) und Antriebsachse, Information zum Lieferumfang: Hilfsschalterkontakt nachrüstbar., 3-polig + SN (direkt), Hinweis: 1 Bügelschloss, 5 mm, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP20, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 59 kW, Bemessungsdauerstrom: Iu = 125 A, Anschlusstechnik: Vertikalanschluss, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
