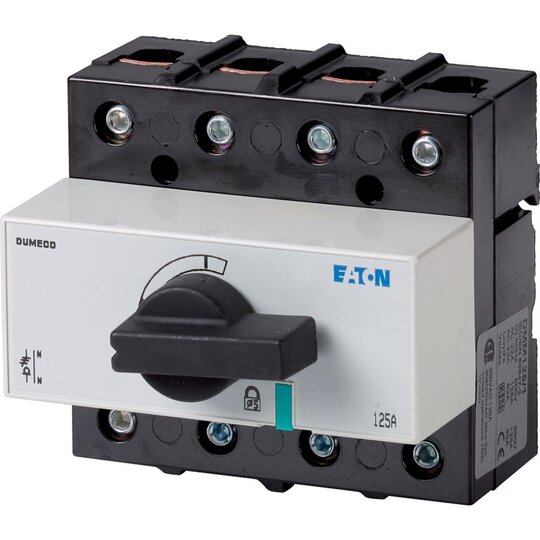

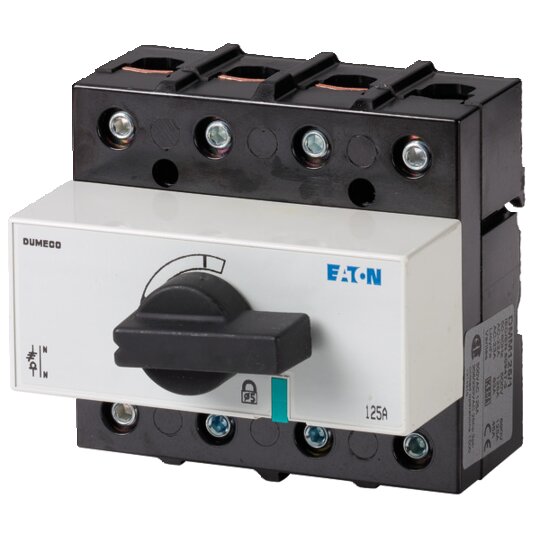

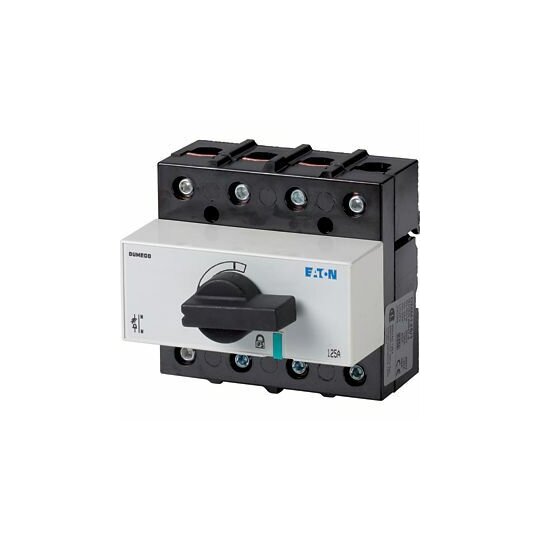

EATON DMM-125/1 Lasttrennschalter 3p+N 125A Drehgriff sw Aufbau 1314210
1 Stück

Ihr Nettopreis
Art.-Nr.
2736258
EAN
8711426684652
Hersteller-Nr.
1314210
DEHA.-Nr.
3509508
eClass.-Nr.
27371403
Zolltarif-Nr.
85365015
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 125 A
Bemessungsdauerstrom bei AC-23, 400 V 66 A
Bemessungsdauerstrom bei AC-21, 400 V 125 A
Bemessungsbetriebsleistung bei AC-3, 400 V 0 kW
Bemessungskurzzeitstromfestigkeit Icw 2,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 30 kW
Schaltleistung bei 400 V 0 kW
Bedingter Bemessungskurzschlussstrom Iq 50 kA
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau true
Geeignet für Zwischenbau false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar false
Anschlussart Hauptstromkreis Schraubanschluss
Mit vormontierter Verkabelung false
Schutzart (IP), frontseitig IP20
Schutzart (NEMA) sonstige
Breite 132 mm
Höhe 108 mm
Tiefe 152 mm
Breite in Teilungseinheiten 6

Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DMM, mit schwarzem Drehgriff und Antriebsachse, Information zum Lieferumfang: Hilfsschalterkontakt nachrüstbar., 3-polig + SN (direkt), Hinweis: 1 Bügelschloss, 5 mm, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP20, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 59 kW, Bemessungsdauerstrom: Iu = 125 A, Anschlusstechnik: Vertikalanschluss, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
